LM4809／4810用于双声道耳机放大器的典型电路,http://www.5idzw.com
LM4809 LM4810
相关元件PDF下载：
LM4809 LM4810

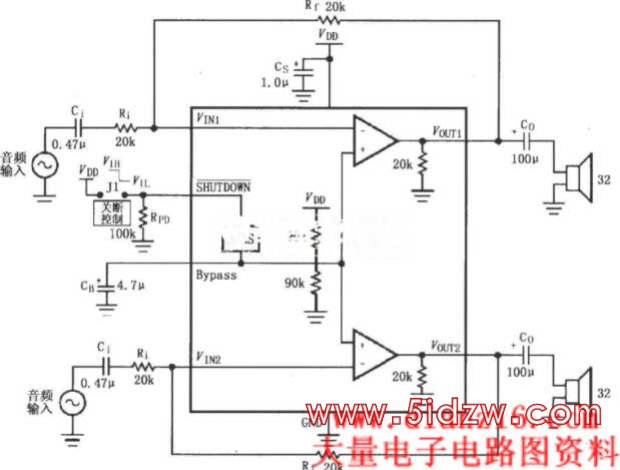

如图所示为LM4809／4810用于双声道耳机放大器的典型电路。左右声道音频信号分别输入LM4809／4810(SOP／MSOP封装)的2、6脚，经过内部放大器放大后分别由1、7脚输出，经耦合电容Co加到各自声道的扬声器上，放大器增益Av=Rf／Ri。LM4809的5脚外接关断控制，当5脚接VDD(高电平)时允许工作；当5脚接地(低电平)时禁止工作。
