LM4808双声道耳机放大器

相关元件PDF下载：

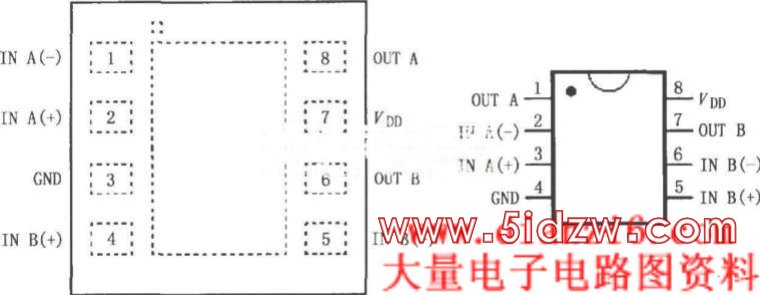

LM4808是双声道耳机放大器，采用5V电源供电，每个通道能够输出105mW连续平均功率，带动16Ω负载，总谐波失真及噪声(THD+N)仅为0．1％。LM4808音频功放采用表面封装，具有最少的外部元件数量，能够提供高品质的输出功率。LM4808不需要自举电容和缓冲器，因此最适合于低功率的便携式系统，其整体增益稳定，可由外部增益电阻设置。LM4808可用于耳机放大器、个人计算机、便携式电子设备等，其引脚排列如图所示。
