立体声音频功率放大器LM4817

相关元件PDF下载：

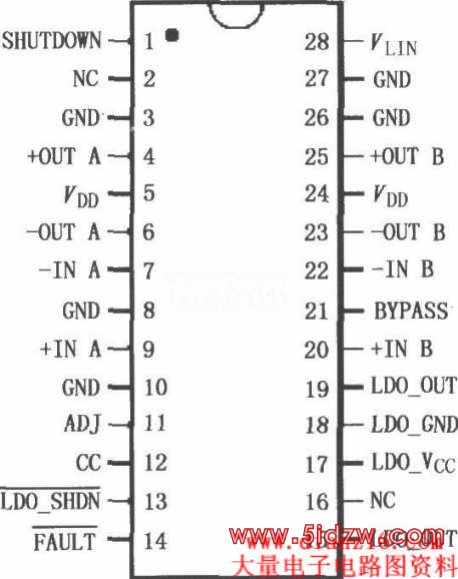

LM4817是具有低输出失落电压调整器(LDO)的电桥连接(BTL)立体声音频功率放大器，使用电源5V工作，能够输出1．0W功率，带动8Ω负载，总谐波失真及噪声(THD+N)低于1．0％。当VLIM设置为1．0V时，输出钳位为6Vp-p±800mA。LM4817可调低输出失落电压调整器(LDO)的输出电流最大可达300mA，具有关断模式(1nA，典型值)、低静态电流(90／μA，典型值)和LDO电压(120mV，典型值)，稳定的调整器具有小陶瓷电容负载(2．2μF典型值)。调整器包括调节误差检测、能带隙电压基准和恒定电流限制。可利用其具有输出300mA能力的优点，将其用于低功率、低电流的场合。LM4817具有微功率关断模式和热关断保护功能，还可以利用内部电路实现器件通断时和由关断状态返回时引起的“喀、扑”声。该音频功率放大器具有最少的外部元件数量，能够提供高品质的输出功率，采用表面封装。LM4817可用于多媒体监视器、便携式和台式计算机、便携式电视机等，其引脚排列如图所示。
