LM4915用于双声道的放大电路,http://www.5idzw.com
LM4915
相关元件PDF下载：
LM4915

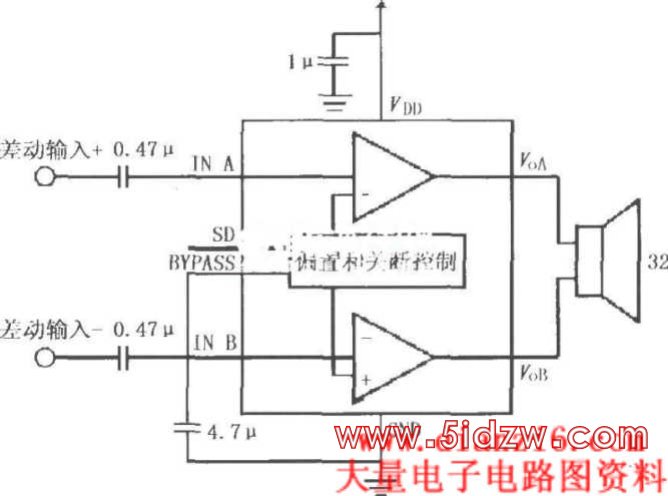

如图所示为LM4915用于双声道的放大电路。左、右声道音频信号分别输入LM4915的8、3脚，经过内部放大器放大后分别由6、5脚输出，直接耦合到各自声道的扬声器上。LM4915放大器增益由内部电阻Ri和Rf决定，内部固定增益设置为6dB。放大器的最大功耗，推挽输出耦合模式PDMAX=4VDD2／π2RL，单端输出耦合模式PDMAX=VDD2／π2RL。fc=1／2πRiCi。其中Ri=20kΩ。LM4915的1脚外接关断控制，当1脚接高电平(1．8V为高电平)时允许工作，接低电平(0．4V为低电平)时禁止工作，降低芯片功耗。
