LM4808用于双声道耳机放大器的典型电路,http://www.5idzw.com
相关元件PDF下载：
LM4808

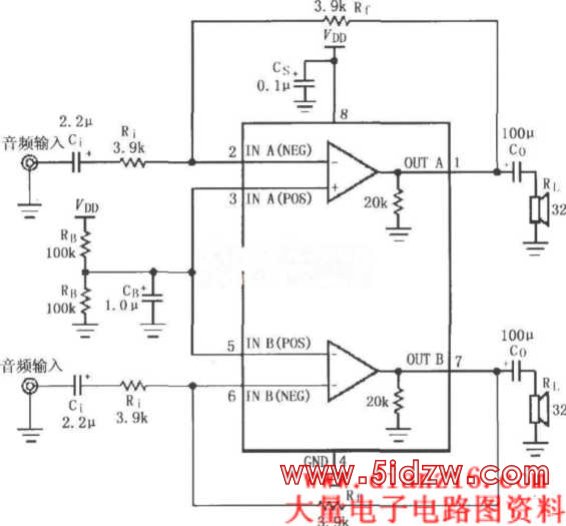

如图所示为LM4808用于双声道耳机放大器的典型电路。左右声道音频信号分别输入LM4808的2、6脚，经过内部放大器放大后分别由1、7脚输出，经耦合电容Co加到各自声道的扬声器上。放大器增益由电阻Ri和Rf决定，Av=Rf／Ri。放大器的最大功耗为P
DMAX=VDD
2／2π
2RL。由于LM4808内部封装两个放大器，因此总功耗应乘2。在很大的应用环境温度范围内， LM4808可以不用加装散热片。输入端、输出端外接的电阻和电容分别决定输入和输出-3dB带宽：输入-3dB带宽时fi-3db=1／2πRiCi；输出-3dB带宽时fo-3dB=1／2πRLCo。，LM4808用于双声道耳机放大器的典型电路
