LM4912用于双声道的放大电路

相关元件PDF下载：

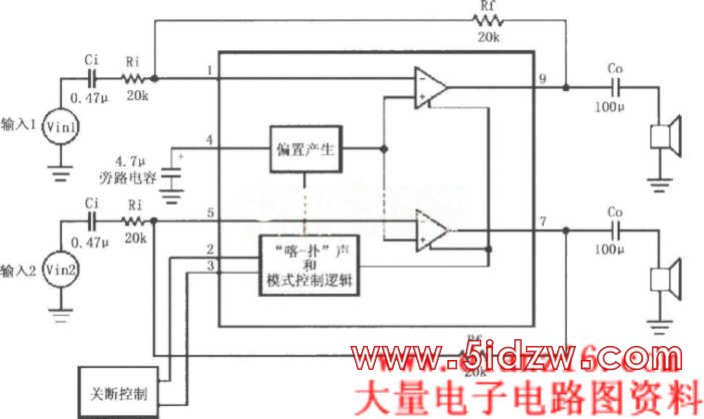

如图所示为LM4912用于双声道的放大电路。左、右声道音频信号分别输入LM4912的1、5脚，经过内部放大器放大后分别由9、7脚输出，经过耦合电容Co加到各自声道的扬声器上。放大器的最大功耗PDMAX=VDD²／2π²2RL。(输出电容耦合模式)。LM4912的2外接关断控制，当2脚接VDD时允许工作；接低电平时禁止工作，降低芯片功耗。LM4912的3脚为静噪控制，当3脚接VDD时禁止工作，以消除转换引起的“喀-扑”声；接低电平时允许工作。
