LM4809／4810双声道耳机放大器

相关元件PDF下载：

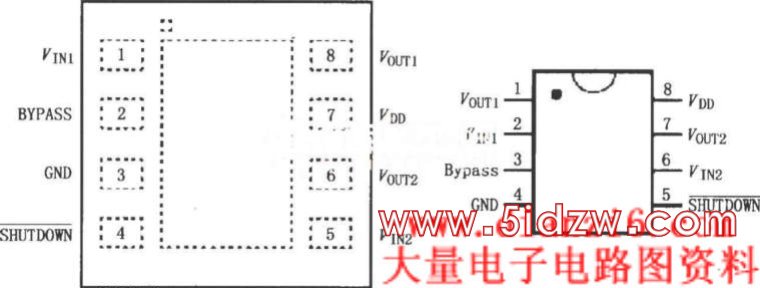

LM4809／4810是双声道耳机放大器，采用5V电源供电，每个通道能够输出105mW连续平均功率，带动16Ω负载，总谐波失真及噪声(THD+N)仅为0．1％。LM4809／4810具有最少的外部元件数量，能够提供高品质的输出功率，无需自举电容和缓冲器，适于低功率的便携式系统，且整体增益稳定。LM4809／4810有一个外部控制端，产生有效低电平关断模式，使之在微功耗下工作，还有一个内部热关断保护机构，其引脚排列如图所示。
