背投彩电动态聚焦电路分析,http://www.5idzw.com
通常小屏幕彩电或34英寸以下的大屏幕彩电采用静态聚焦就能获得较为满意的聚焦效果，而超大屏幕彩电、特别是背投彩电则会在屏幕周边出现散焦现象，即模糊不清，于是动态聚焦电路便应运而生。所谓动态聚焦，就是在静态聚焦的直流电压上叠加按扫描规律变化的动态交变电压，再加到显像管或投影管的聚焦极上，使电子束在屏幕中心到边缘运动时，其聚焦电压随之升高，从而确保良好的聚焦特性。

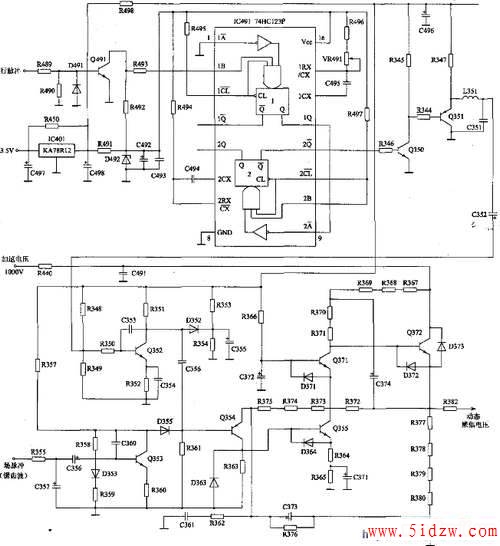

实际上动态聚焦有单动态聚焦和双动态聚焦之分。背投彩电通常采用后者，亦即在静态聚焦电压上叠加行、场抛物波校正电压，使电子束在扫向屏幕四周边缘时，聚焦电压较高，而在中央部位时，聚焦电压较低，能有效克服散焦现象。现仍以海信背投彩电TCP4388型机进行分析，该机实际电路如图所示。
由行输出变压器T402绕组送来的行逆程脉冲，经D491进行削波处理后(只保留正值波形)加至Q491基极，放大并倒相后送至单稳态触发集成电路IC491(74HCl23P)的2脚。该集成电路对行脉冲进行整形并调节占空比，然后从12脚输出，经Q350倒相和Q351缓冲，送往由L35l、C351构成的LC谐振电路，并由其将行频矩形脉冲转化为行频正弦波，送至Q352进行倒相放大。再由13352、c355等元件构成的限幅电路将正弦波的正半周削除，从而使行频正弦波转化为行频抛物波，并经C356耦合至Q354的基极。与此同时，由场频输出电路送来的场频锯齿波经Q353、D355、C357、C360转化为场频抛物波也送至0354基极。
行、场抛物波在Q354中混合放大后，送至Q355、Q371构成的共射和共基放大器，经过它们两级放大，再送至Q372缓冲，最后叠加到静态聚焦电压上，施加于投影管的聚焦极，进行动态聚焦控制。，背投彩电动态聚焦电路分析
通常小屏幕彩电或34英寸以下的大屏幕彩电采用静态聚焦就能获得较为满意的聚焦效果，而超大屏幕彩电、特别是背投彩电则会在屏幕周边出现散焦现象，即模糊不清，于是动态聚焦电路便应运而生。所谓动态聚焦，就是在静态聚焦的直流电压上叠加按扫描规律变化的动态交变电压，再加到显像管或投影管的聚焦极上，使电子束在屏幕中心到边缘运动时，其聚焦电压随之升高，从而确保良好的聚焦特性。
实际上动态聚焦有单动态聚焦和双动态聚焦之分。背投彩电通常采用后者，亦即在静态聚焦电压上叠加行、场抛物波校正电压，使电子束在扫向屏幕四周边缘时，聚焦电压较高，而在中央部位时，聚焦电压较低，能有效克服散焦现象。现仍以海信背投彩电TCP4388型机进行分析，该机实际电路如图所示。
由行输出变压器T402绕组送来的行逆程脉冲，经D491进行削波处理后(只保留正值波形)加至Q491基极，放大并倒相后送至单稳态触发集成电路IC491(74HCl23P)的2脚。该集成电路对行脉冲进行整形并调节占空比，然后从12脚输出，经Q350倒相和Q351缓冲，送往由L35l、C351构成的LC谐振电路，并由其将行频矩形脉冲转化为行频正弦波，送至Q352进行倒相放大。再由13352、c355等元件构成的限幅电路将正弦波的正半周削除，从而使行频正弦波转化为行频抛物波，并经C356耦合至Q354的基极。与此同时，由场频输出电路送来的场频锯齿波经Q353、D355、C357、C360转化为场频抛物波也送至0354基极。
行、场抛物波在Q354中混合放大后，送至Q355、Q371构成的共射和共基放大器，经过它们两级放大，再送至Q372缓冲，最后叠加到静态聚焦电压上，施加于投影管的聚焦极，进行动态聚焦控制。，背投彩电动态聚焦电路分析
