松下E3机芯背投彩电保护电路工作原理

　　（1）整流过压保护电路 整流过压保护电路，由稳压管D820、D821和光电耦合器D819以及R816~R818组成。市电整流、滤波后产生的300V电压，经过分压电阻R816~R818分压后，加到稳压管D820、D821的负极。+300V电压正常时，分压电阻R818上端的电压低于稳压管D820、D821的稳压值，稳压管D820、D821和光电耦合器D819均截止；当市电升高，整流后的+300V会随之升高，当分压电阻R818上端的电压高于稳压管D820、D821的稳压值时，稳压管：D820、D821被击穿，使光电耦合器D819导通，内部光敏三极管导通，将待机控制三极管Q852的基极电压短路，Q852截止，继电器RL801释放，切断主开关电源的交流供电，达到保护的目的。

　　（2）副电源STBY+12V过压保护电路副电源STBY+12V过压保护电路，由稳压管D857和Q856组成。副电源输出的STBY+12电压正常时，低于稳压管D857的稳压值18V,D857截止，Q856基极为低电平截止；当副电源输出的STBY+12V电压升高，高于稳压管D857的稳压值18V时，D857反向击穿，通过R867向Q856提供正向偏置电压，Q856饱和导通，Q852截止，继电器RL801释放，切断主开关电源的交流供电，进入保护状态。

　　（3）+B（140V）过压保护电路+B（140V）过压保护电路，由分压电阻R830、R831和稳压管D832、Q856组成。+B（140V）电压正常时，分雎电阻R831上端的电压低于稳压管D832的稳压值，D832截止，Q856基极为低电平截止；当+B140V电压升高，致使R831上端电压高于稳压管D832的稳压值时，D832反向击穿，向Q856提供正向偏置电压，Q856饱和导通，Q852截止，继电器RL801释放，切断主开关电源的交流供电，进入保护状态。

　　微处理器中断口保护电路


     微处理器IC1213的⑥脚为保护专用检测引脚，俗称中断口。该机围绕⑥脚中断口，开发了多种过压、过流、失压保护电路.⑥脚外接多路故障检测电路，电视机正常时，微处理器的⑥脚为低电平，待机控制端33脚输出高电平，待机控制三极管Q852导通，继电器RL801吸合，向主电源供电；发生故障时，外部检测电路向微处理器的⑥脚输入高电平，微处理器的专用保护引脚电压翻转，根据程序，从待机控制端33脚输出待机控制电压低电平，Q852截止，继电器释放，进入待机保护状态。

　　（1）+B（140V）过流保护电路+B（140V）过流保护电路。由并联取样电阻R9662、R9663和检测三极管Q9660及其集电极电压分压电阻R9666、R9667组成。行输出电路正常时，在R9662、R9663上的电压降约为0.3V左右，Q9660截止，集电极无电压输出；当行输出电路发生短路、漏电故障时，在取样电阻R9662、R9663上的电压降出高电平，经R9666和R9667分压后，通过隔离二极管99660向微处理器IC的⑥脚输入高电平，微处理器据此执行待机保护措施。

　　（2）+8V和23V失压保护电路+8V和23V失压保护电路如图3所示。由三极管Q832和检测二极管D845、D846组成。Q832的基极通过D845和D846对+8V和+23V电源进行检测。

　　Q832的发射极电压由+12V电源经R840、R894分压后提供（发射极电压均为7V左右）。当+8V和+23V电压正常时，二极管D845、D846反偏截止，Q832也截止，对保护电路不产生影响；当+8V和+23V电源因负载短路、电源开路等原因，造成输出电压降低或失压时，相应的检测二极管D845、D846之一导通，迫使Q832获正向电压而导通，导通后的集电极电压，经D844向微处理器IC1213的⑥脚输入高电平，微处理器据此执行待机保护措施。

　　（3）±23V过流保护电路±23V为会聚厚膜电路IC7001和IC7002供电，采用直接耦合BV类功率放大电路，负载为三个会聚线圈，要求中点直流电压为0V,±23V供电电压对称稳定。为了防止供电和负载异常，使中点电压偏离正常值，损坏会聚线圈，设计了该保护电路。

　　±23V过流保护电路，由检测三极管07010、取样电阻R7060和集电极分压电阻R7065、R7066组成。会聚电路正常时，在R7060上的电压降较小，Q7010截止，集电极无电压输出；当会聚电路发生短路、漏电故障时，在取样电阻R7060上的电压降增加，当增加到0.7V左右时，Q7010导通，集电极输出高电平，经R7065和R7066分压后，通过隔离二极管D7030向微处理器IC的⑥脚输入高电平，微处理器据此执行待机保护措施。

　　-23V过流保护电路，由检测三极管Q7011和取样电阻R7061组成。会聚电路正常时，在R7061上的电压降较小，Q7011截止；当会聚电路发生短路、漏电故障时，在取样电阻R7061上的电压降增加，当增加到0.7V左右时，Q7011导通，将±23V过流检测电路Q7010基极电压拉低，Q7010导通，集电极输出高电平，向微处理器IC1213的⑥脚输入高电平，微处理器据此执行待机保护措施。

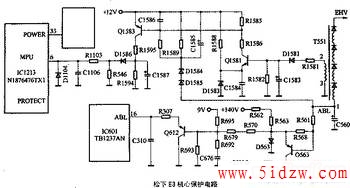

　　（4）高压过压保护电路高压过压保护电路如图4所示。由D1581整流、C1583滤波电路和检测电路Q1581、Q1583及其外围元件组成。行输出变压器T551的②~③绕组感应脉冲电压，经D1581整流、C1583滤波，R1581、R1582分压后，加到Q1581的基极，并与Q1581发射极及D1583提供的5.8V基准电压比较。行输出变压器的高压HV正常时，T551②~③绕组的感应电压经整流、滤波后，加到Q1581基极的电压低于6.4V以下，Q1581和Q1583均截止；当行输出变压器的高压HV升高到33kV时，T551②~③绕组的感应电压也随之升高，加到Q1581基极的电压达6.5V以上，迫使Q1581导通，将Q1583基极电压被拉低而导通，其集电极输出高电平，经R1595、R1594分压后，通过D1586向微处理器IC1213的⑥脚输入高电平，微处理器据此执行待机保护措施。

　　（5）束电流过流保护电路高压束电流过流保护电路，由取样电阻R568、检测三极管Q563和稳压管D1584、D1585、Q1583组成。束电流正常时，在R568上的电压降较小，Q563截止；当束电流过大，在R568上的电压降到0.7V左右时，Q563导通，导通的电流经-23V电源，迫使行输出变压器T55l的①脚电压降低为负压迫使稳压管D1584、D1585反向击穿，将Q1583基极电压拉低而导通，其集电极输出高电平，通过D1586向微处理器IC1213的⑥脚输入高电平，微处理器据此执行待机保护措施。
