海信高清背投彩电保护电路工作原理,http://www.5idzw.com
保护类型
电路功能
执行元件
保护结果
保护电路位置
120V过流保护
行供电
DP39
经过RP50加到PROTECT脚,引起待机
电源板
120V过压保护
行供电
DP40\DP41
220V过压保护
视放供电
DP37\DP38
28V过压保护
场输出供电
DP43
28V欠压短路保护
场供电过流检测
DP45
-28V欠压保护
汇聚供电
DP43
行高压过压保护
检测高压
DH14
使62501⑦脚电压升高,高压停止
扫描板
行高压过压保护
检测高压
DH15(22)
XRAYPROT升高,电源保护
行脉冲丢失保护
检测行扫描停振
DH09\DH10
62501 14和高压行激励Ub升高,高压停止
S校正电容漏电,枕校开路保护
S校正电容漏电,枕校开路
D753
XRAYPROT升高,电源保护
枕校管短路保护
枕校管短路
Q754
XRAYPROT升高,电源保护
场脉冲丢失保护
检测场停振
DH09\DH10
行激励Ub升高行停止
SW+9V2H欠压保护
防止行激励电压过低
D710
Q708导通将行激励供电短路
场过流保护
场过流
D508
D508导通XRAYPROT升高,电源保护
保护原理

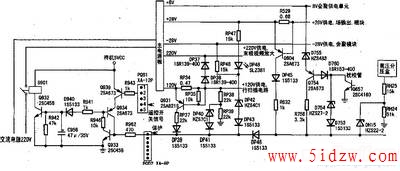

该机芯具备丰富的保护电路，对整机使用的各组电压均有过压或过流保护，对投影电视特有的投影管灼伤的现象也提供了严密的保护措施。在电路出现过流或过压时，通过触发主电源可控硅，切断主板供电来实现，保护电路见图。该保护电路比较可靠，采用二极管隔离，维修时只要测量各个保护二极管的导通情况就可以区分是哪路保护。
在测量此类保护电路时，一定要使用指针式万用表。如果采用数字万用表则来不及看清保护电压上升便关机了。在区分是电源还是扫描板保护时，可以测量DP46两端的电压，如果是DP46“PN”结正偏，说明故障在扫描板；如果是电源板过流保护，DP46的负端应该是高电平正端CP为低电平，此时DP46反偏截止。各种保护如表所示。
