集成化三脉冲触发组件KCZ3电原理图,http://www.5idzw.com
KCZ3
KCZ3集成化三脉冲触发组件主要适用于可控硅三相桥式半控变流器的触发。每相输出脉冲能可靠地驱动一支大功率可控硅元件，具有能够适应各种移相电压，同步方式简单等优点。 电参数如下：移相控制电压：0～+8v(根据要求可变)。移相范围：≥l70°。交流同步电压：l0V(有效值)相电压。30V时，增加Rl2、R22、R32。输出级允许负载电流：300mA。脉冲前沿≤lµs。电源电压：直流+15V，-l5V，允许波动±5％。电源电流：+15V电流≤50mA，-l5V电流≤10mA(不包括输出级)。允许使用环境温度：-l0～+70℃。

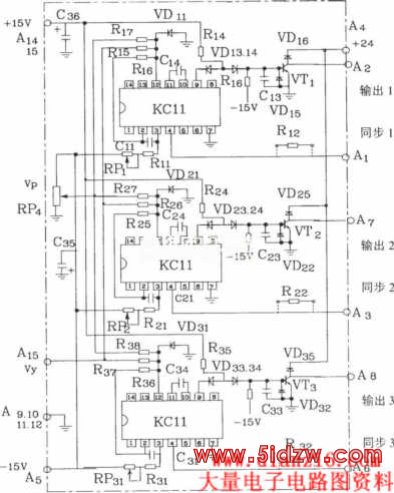

KCZ3电原理图

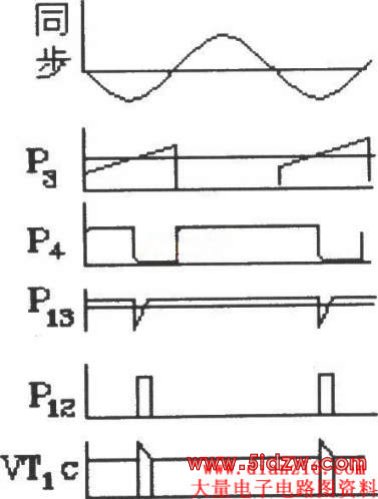

KCZ3组件各点波形图 ，集成化三脉冲触发组件KCZ3电原理图
