KJT1调节控制板电原理图,http://www.5idzw.com
KJT1 F007
相关元件PDF下载：
KJT1 F007

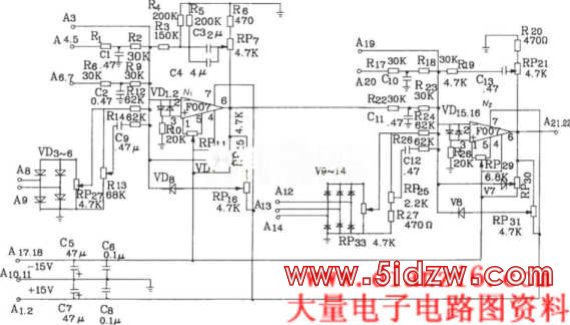

KJTl调节控制板是由两级运算放大器组成的带有比例积分环节的电流、速度双闭环系统。该Pl调节板可以和KJZ2、KJZ3、KIz6及其它可控硅触发板配套使用，可完成单相、三相交流调压调速或直流调压调速的功能。其品质因数好，使用方便。KJTl调节控制板电原理图如图所示。
KJT1调节控制板电原理图
，KJT1调节控制板电原理图
