三相线半控桥控制板KJZ3电原理图,http://www.5idzw.com
KJZ3 KJ001 7815 7915

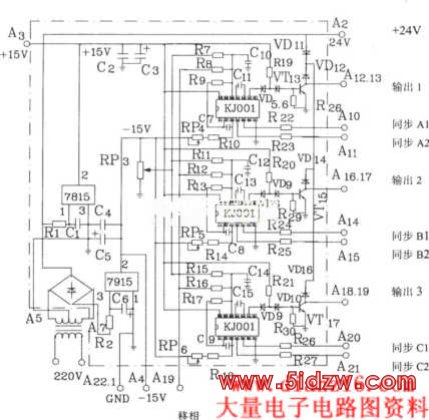

KJZ3板电原理图

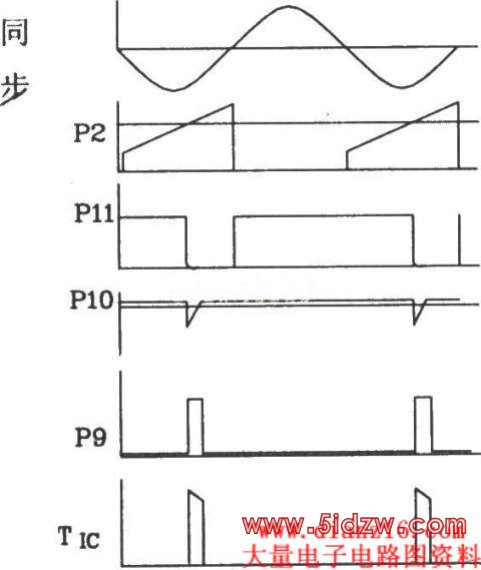

KJZ3各点波形图 ，三相线半控桥控制板KJZ3电原理图
相关元件PDF下载：
KJZ3 KJ001 7815 7915
KJZ3可控硅三相半桥控制板用于可控硅三相桥式半控变流器的触发。该板可将控制电
压幅度转换为相应导通角的功率足够大的触发脉冲，每相输出脉冲能可靠地驱动一支大功率可控硅元件。该板有下特点： a．带有整流稳压器件，使用时仅需一个输出双l8V的变压器就可以工作。±15V及+24V直流电压除供板子使用外，也可供外部器件使用。 b．同步方式简单，且加有滤波环节。 c．采用14脚的专用电路KJ001三块，控制板体积小、调整维修方便。 d．与调节器匹配容易。电参数：移相控制电压：0-8v(根据要求可变)。移相范围：≥l70°。交流同步电压：10V(有效值)。输出级允许负载电流：300mA。脉冲前沿≤1µs。电源电压：直流+(15V-5V)％。电源电流：+15V电流≤85mA，-l5V电流≤85mA。允许使用环境温度：-l0～+70℃。ⅪZ3板原理图如图所示。KJZ3板电原理图KJZ3各点波形图 ，三相线半控桥控制板KJZ3电原理图
