集成化六脉冲触发组件KCZ6电原理图

11-21 15:02:15 | http://www.5idzw.com | 基本电路电路图 | 人气:562
标签:电路图讲解,电路图练习,http://www.5idzw.com 集成化六脉冲触发组件KCZ6电原理图,http://www.5idzw.com

相关元件PDF下载:


KCZ6

KCZ6集成化六脉冲触发组件用于三相桥式全控变流器的触发。该板可将控制电压幅度转换为相应导通角功率足够大的触发脉冲,使主电路可靠地工作,每相输出脉冲能可靠地驱动一支大功率可控硅元件。该组体有以下特点:

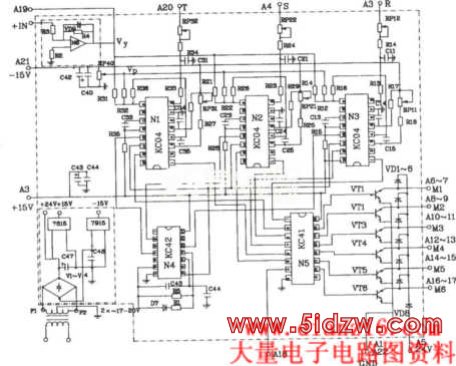

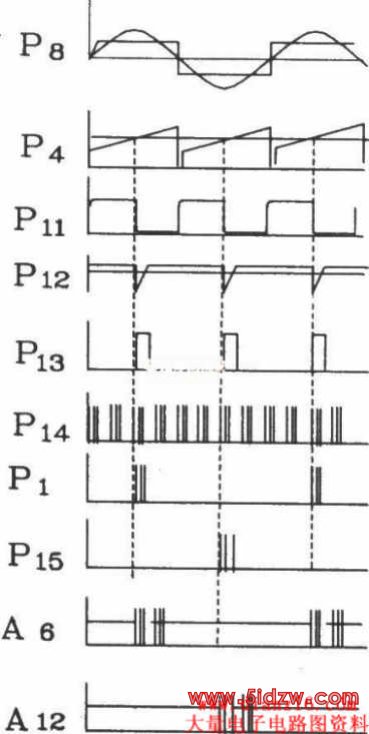

    a.同步滤波网络不受电源中波形畸变和换流缺口的干扰。    b.适应较宽的同步电压范围,并只需三相同步电压。    c.各相脉冲不均衡度很小。     d.能很方便地与调节系统匹配,并只需调节信号的上下限就可以调节整流和逆变角。    e.输出是脉冲列式的双脉冲,对不同宽度的脉冲可以使用统一的脉冲变压器。    f.有一个脉冲输出端,用以控制脉冲输出和正反组可逆系统中作逻辑切换控制。   g.由于采用专用电路KC04、KC41、KCA2,控制板体积小、调整维修方便。  电参数如下:  交流同步电压:三相30V±5V(有效值)。  同步工作电流:l~2mA。  同步接法:380V/30V,△/Y(根据主电路相位同步接法用户可以自定)。  移相控制电压(相应于120。移相范围):0~8V。  移相输入阻抗:≥3kΩ。  移相范围(最大):170°。  触发脉冲形式:脉冲列调制式双脉冲。  脉冲列频率:5~l0kHz。  输出级允许负载电流:0.5~1.5A。脉冲前沿≤1µs。各相脉冲不均衡:≤±3℃(±20℃)。电源电压:直流±(15V±5V)%。电源电流:+15V电流≤70mA,-l5V电流≤2mA。组件板输出电源为±15V,0.3A。允许使用环境温度:-l0~+70℃。KCZ6板电原理图                                     KCZ6各点波形图  ,集成化六脉冲触发组件KCZ6电原理图
