TDA2822双声道小功率集成功放电路图

　　TDA2822是小功率集成功放，其特点是：工作电压低，低于1.8V时仍能正常工作，集成度高，外围元件少，音质好。TDA2822广泛应用于收音机、随身听、耳机放大器等小功率功放电路中。

　　如图1所示为TDA2822用于立体声功放的典型应用电路。图中，R1，R2是输入偏置电阻，C1，C2是负反馈 端的接地电容气，C6，C7是输出耦合电容，R3，C4和R4，C5是高次谐波抑制电路，用于防止电路振荡。如 图2所示为TDA2822用于立体声耳机的应用电路。

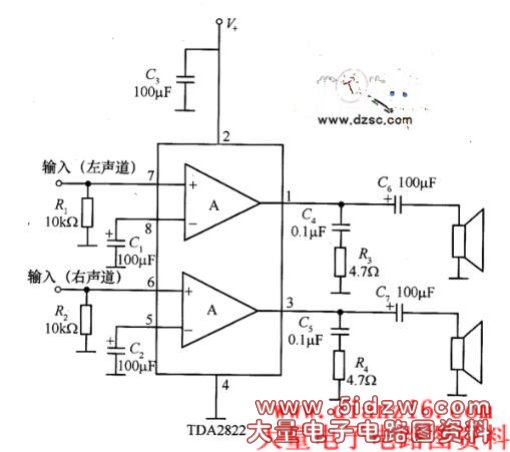

图1  TDA2822用于立体声功放的应用电路

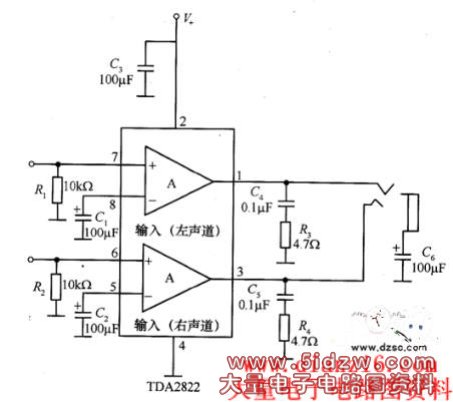

图2  TDA2822用于立体声耳机的应用电路
