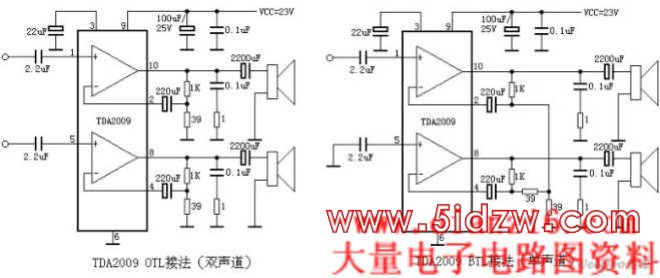

TDA2009单声道及双声道伴音功放电路图

08-25 02:28:34 | http://www.5idzw.com | 音频电路图 | 人气:467次
标签：音频电路,电路图讲解,电路图练习,http://www.5idzw.com TDA2009单声道及双声道伴音功放电路图,http://www.5idzw.com

　　1脚：1.2V——左声道输入

　　2脚：0.8V——左声道反馈

　　3脚：12V——静噪

　　4脚：0.8V——右声道反馈

　　5脚：1.2V——右声道输入

　　6脚：0V——地

　　7脚：0V——空

　　8脚：12.4V——右声道输出

　　9脚：24V——电源

　　10脚：12.4V——左声道输出




  ，TDA2009单声道及双声道伴音功放电路图
