LM4766双声道大功率集成功放电路图

　　LM4766是双声道大功率集成功放，其特点是：集成度高，外围元件少，音质好，内部集成了两路输出功率为40W的高晶质功放电路，性能相当优越，内部具有过压、过载、过温等多种完善的保护电路和平滑变静音电路，也具有防开机、关机冲击功能等。LM4766常应用于调谐器、录音机、组合音响和功放等电声设备中。

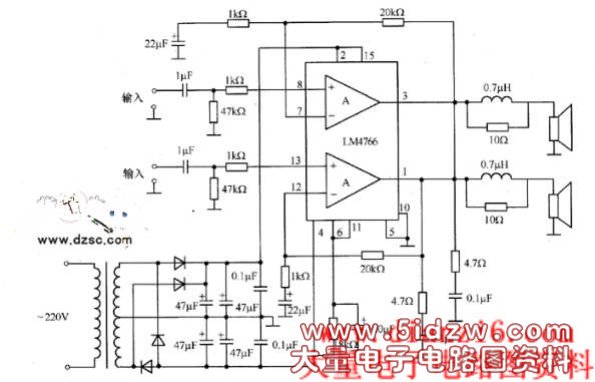

　　LM4766采用15脚塑封结构，如图所示为其应用电路。

　　LM4766还有其他的应用电路，如其他的应用电路输出功率可达100W。关于LM4766的详细资料请参见集成电路手册。
