高保真音频功率放大器LM1875

     电路特点：

    [1].单列5脚直插塑料封装，仅5只引脚。

    [2].开环增益可达90dB。

    [3].极低的失真，1kHz，20W时失真仅为0.015%。

    [4].AC和DC短路保护电路。

    [5].超温保护电路。

    [6].峰值电流高达4A。



    [7].极宽的工作电压范围（16-60V）。

    [8].内置输出保护二极管。

    [9].外接元件非常少，TO-220封装。

    [10].输出功率大，Po=20W(RL=4Ω)。



     LM1875极限参数：



    LM1875极限参数

参数名称

极限值

单位

电源电压(Vs)

60

V

输入电压(Vin)

-VEE-Vcc

V

工作结温(Tj)

+150

℃

存储结温(Tstg)

-65-+150

℃

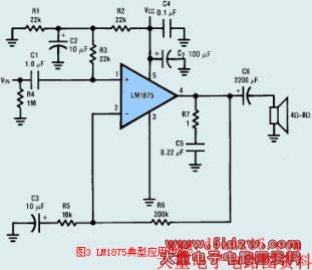

     典型应用电路：
