采用ＰＷＭ芯片作激励的开关功放

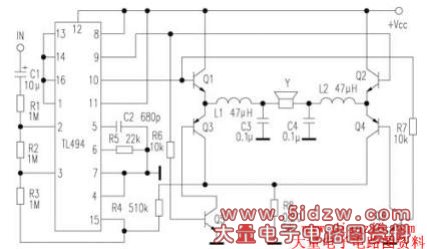

采用ＰＷＭ开关电源专用芯片作激励的开关型功率放大器如图所示。ＴＬ４９４内部由振荡器、误差放大器、死区比较器、脉宽比较器和基准电压源及输出三极管组成。图中，ＴＬ４９４作脉宽调制器，Ｃ２、Ｒ５和ＩＣ内部电路组成大约７５ｋＨｚ的振荡器，{13}脚和基准电压端{14}脚相连，其内部输出管组成推挽输出方式，每管峰值输出电流２００ｍＡ，调整{2}脚电压可改变输出脉冲占空比，最小２％，最大４８％。Ｑ１、Ｑ２、Ｑ３和Ｑ４组成开关放大器，Ｑ５和Ｑ６是Ｑ３和Ｑ４的推动管。Ｌ１、Ｃ３和Ｌ２、Ｃ４组成解调电路，滤除７５ｋＨｚ载频。Ｒ８、Ｒ３、Ｒ４构成电流负反馈，以改善放大器性能和指标。ＩＣ选用ＴＬ４９４或μＰＣ４９４，Ｑ１～Ｑ４选用功率开关管，Ｑ５和Ｑ６采用中小功率开关管，Ｑ１～Ｑ６装在一块散热器上；Ｌ１和Ｌ２采用无氧铜线绕制而成，其他无特殊要求。该功放线路简单，体积小巧，但输出功率大，输入灵敏度高，各项性能指标也不错，很值得电子爱好者一试。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　?
