有源音箱LM4766＋NE5532Hi-Fi功放制作

我向大家推荐的这款有源音箱功放用两个集成电路芯片即ＬＭ４７６６和ＮＥ５５３２。其中ＬＭ４７６６是美国半导体公司专为数字电路设计的音频功率放大器，在正负３０Ｖ供电时能在８Ω负载上产生３０Ｗ×２的正弦输出功率，具有输出功率大、信号放大不失真、电路连接简单等优点。

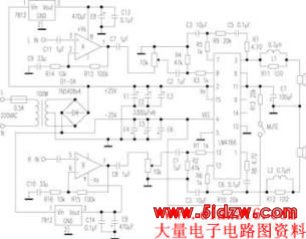

前置放大部分采用ＮＥ５５３２作１０倍放大线路，耦合电容选择德国ＷＩＭＡ聚丙补品电容，大容量的滤波电容选择日本的ＥＬＮＡ电解电容，电阻都选用五环金属膜电阻。该功放电路如下图所示。

电源部分选用环形变压器１００Ｗ双１８Ｖ。给ＮＥ５５３２供电是由７８１２和７９１２来完成。整流器选用３Ａ全桥。ＬＭ４７６６的{6}脚和{11}脚分别是左右声道的ＭＵＴＥ控制引脚，可以一起控制，也可以分别控制（我这种接法是一起控制，如果你想分别控制的话，需要将{6}脚和{11}脚分别接到ＬＭ４７６６的{4}脚）。高音选用银笛ＹＤＱＧ５－２，最大功率３０Ｗ，低音选用银笛ＹＤ１７８－２Ｐ，最大功率６０Ｗ。
连接好所有的电路和器件以后，试听的感觉是音质柔和而优美，丰满而富有弹性，特别是在玩３Ｄ游戏时所表现出来的震撼效果真是令人无法形容。
