了解有源器件、晶体管的电学要求可以提高放大器的性能。上个月月刊的第二部分指出增加适当的稳定化处理电路可以使二极管在任何条件下都稳定,并且对于源极和负载电阻频率的任何变化都不会产生震荡。第三部分将要指出如何应用单向增益设计方法通过调整晶体管的输入和输出来获得更大的增益。
S参数是一个重要参数,该参数可以用来搜集晶体管数据,然后用这些数据预测性能,设计一个放大器电路。第一部分指出,与Z、Y、ABCD参数不同,S参数的取值不仅依靠晶体管的性能还依靠源极电路和负载电路。因为S参数测量的是发射波和反射波,这种测量主要依靠晶体管、源极和负载电路。(图1)
即使在装置端口没有真实的波导线,我们也可以应用反射系数和移动波的概念。假设输入反射系数ΓIN等于S11,ΓOUT等于S22。由于反馈的存在,这些参数可以作如下修正:

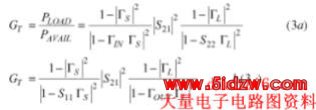

对于两端网络,普通传感器的增益可用S21和S12表示,无论是不是晶体管都有如下表达式:
如果S12 = 0,则ΓIN = S11,ΓOUT = S22。此外,如果S12 = 0,则传感器增益变为:
可以被分解为三个独立的增益系数:

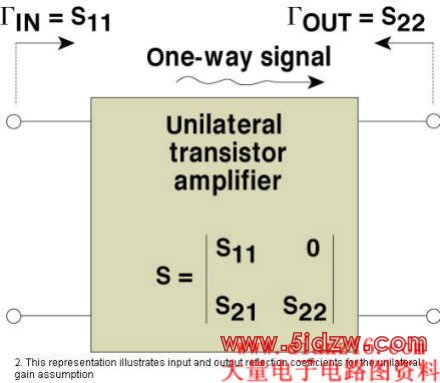

方程3中的单向增益(图2)公式要求知道ΓS和ΓL值。最大化GS时,ΓS值选择如下:
然后
类似,最大化GL时,ΓL的值选择如下:
然后
在单向假设的基础下,S12 = 0,则从晶体管获得的最大增益为:
这样可以得到全部增益(dB)(图3):
这里可以认为GS和GL增益(或损失率)是通过匹配(或故意的失配)输入、输出电路获得的。如果实际晶体管中S12 ≠ 0,则前面计算增益的方程8和9就存在误差。在这种情况下,增益GT的真实值就和计算的单向增益GTU有关了:
这里:
由于U值取决于S参数和单向品质因数,则U值随频率的变化而变化。对于晶体管2N6679A,应用表10.1-1中所示的在1 GHz处的S参数值,U计算如下:
可见,在1 GHz处晶体管2N6679A可以应用单向增益的近似值,误差不大于1.4 dB。为了获得最大增益应用单向增益设计,50Ω的源极电阻转变为ZS = ZIN*,50Ω的负载电阻转变为ZL = ZOUT*。由S参数可得:
规格化:
通过增加稳定化处理单元,S参数可以得到修正。修正后的S参数必须可以用于稳定的2N6679A晶体管电路中。这种修改是很难实现的,但应用网络模拟软件却是容易实现的。修正的S参数如表1所示。
