采用5S模块的光控路灯

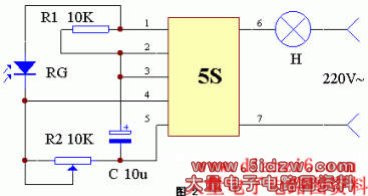

　　该装置的电路工作原理如图2所示。RG是光电器件，如光电二极管、光电三极管、光敏电阻等。当白天有光照在RG上时，RG的内阻较小，R2压降较大，使5S模块的④脚呈高电平，模块内部的电路关断，照明灯H不亮。而夜晚来临，无光照射在RG上，RG的内阻增至很大，R2上的压降很小，5S模块的④脚事低电平，使模块的内部电路导通，照明灯H点亮。调节R2可以控制H点亮的灵敏度。安装时，RG应放在H不能直接照射而只能接受自然光的地方。
