多地控制开关电路(一)

标签：电路图讲解,电路图练习,http://www.5idzw.com 多地控制开关电路(一),http://www.5idzw.com

相关元件PDF下载：

CD4013   C043

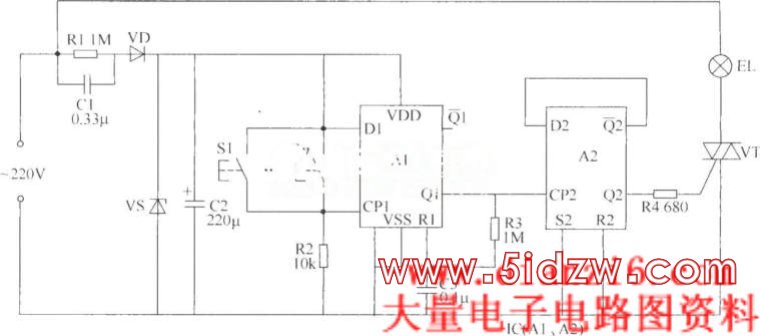

   本例介绍的多地控制开关，可用多只按钮开关来控制一路用电器(例如照明灯)，适用于旅馆、医院、走廊、楼梯等需要3路以上开关控制的场合。    该多地控制器开关电路由电源电路、单稳态触发器、双稳态触发器和按钮S1～Sn、晶闸管VT等组成，如图所示。                                                   多地开关控制器电路元器件选择  R1选用1／2W碳膜电阻器或金属膜电阻器；R2～R4均选用1／4W碳膜电阻器。  C1选用耐压值大于400V的涤纶电容器或CBB电容器；C2选用耐压值为25V的铝电解电容器；C3选用独石电容器或涤纶电容器。  VD选用1N4007型硅整流二极管。  VS选用1／2W、9V的硅稳压二极管。  VT选用3A、600V的双向晶闸管。  IC选用CD4013或C043型双D触发器集成电路。  S1～Sn均选用常开型按钮。，多地控制开关电路(一)
