多地控制开关电路(五)

标签：电路图讲解,电路图练习,http://www.5idzw.com 多地控制开关电路(五),http://www.5idzw.com

相关元件PDF下载：

CD4024

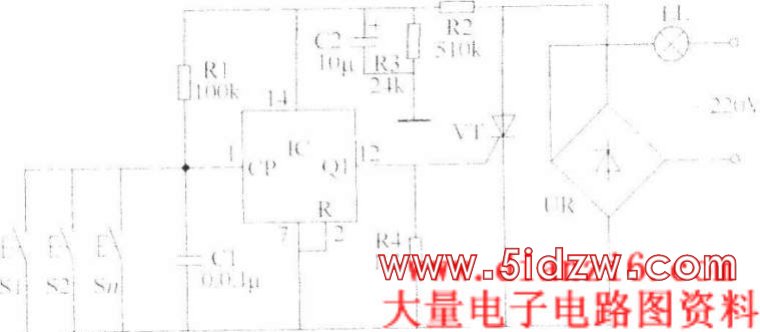

      本例介绍的多地控制开关，可用于控制照明灯或小功率单相交流电动机。      该对地控制开关电路由降压电路和控制电路组成，如图34所示。                                                    多地控制开关电路元器件选择     R1、R3和R4均选用1／4W金属膜电阻器；R2选用1／2W金属膜电阻器。     C1选用独石电容器；C2选用耐压值为16V的铝电解电容器。     IC选用CD4024型7位二进制计数器集成电路。     UR和VT应根据负载的功率大小来选择，若控制100W以下的照明灯，则UR和VT可选用1A、400V的整流桥堆和晶闸管；若控制1kW以下的单相交流电动机，则UR和VT的电流容量应为6～10A。，多地控制开关电路(五)
