超声波遥控开关电路

标签：电路图讲解,电路图练习,http://www.5idzw.com 超声波遥控开关电路,http://www.5idzw.com

相关元件PDF下载：

NE555   5G1555   μA741   CA3140   LF351

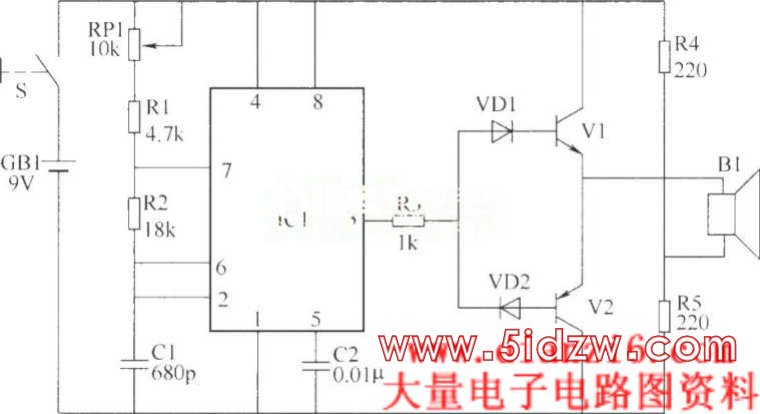

   本例介绍的超声波遥控开关，其遥控距离在10m以上，可广泛应用于工业自动化控制及家用电器控制。   该超声波遥控开关电路由超声波发射器电路和接收器电路组成。   超声波发射器电路由控制按钮S、时基集成电路IC1、晶体管V1、V2、电阻器R1～R5、电位器RP1、二极管VD1、VD2、电容器C1、C2和超声波发射头B1等组成，如图所示。                                                 超声波发射器电路    超声波接收器电路由超声波接收头B2、晶体管V3～V5、运算放大器集成电路IC2、继电器K、二极管VD3～VD5和电阻器R6～R15、电容器C3～C5、电位器RP2等组成，如图所示。                                  超声波接收器电路元器件选择    R1～R15选用1／4W碳膜电阻器或金属膜电阻器。    RP1和RP2选用小型电位器或密封式可变电阻器。    C1选用高频瓷介电容器；C2～C5选用独石电容器或涤纶电容器。    VD1～VD5均选用1N4148型硅开关二极管。    V1、V3和V4均选用S9014型硅NPN晶体管；V2和V5选用S9015型硅PNP晶体管；V6选用S9013或C8050型硅NPN晶体管。    IC1选用NE555或5G1555型时基集成电路；IC2选用µA741或CA3140、LF351等型号的运算放大集成电路。    B1选用T40型超声波发射头；82选用R40型超声波接收头。    K选用通用型9V直流继电器，其触头容量可视受控电器的功率而定。，超声波遥控开关电路
