多地控制开关电路(三)

标签：电路图讲解,电路图练习,http://www.5idzw.com 多地控制开关电路(三),http://www.5idzw.com

相关元件PDF下载：

NE555

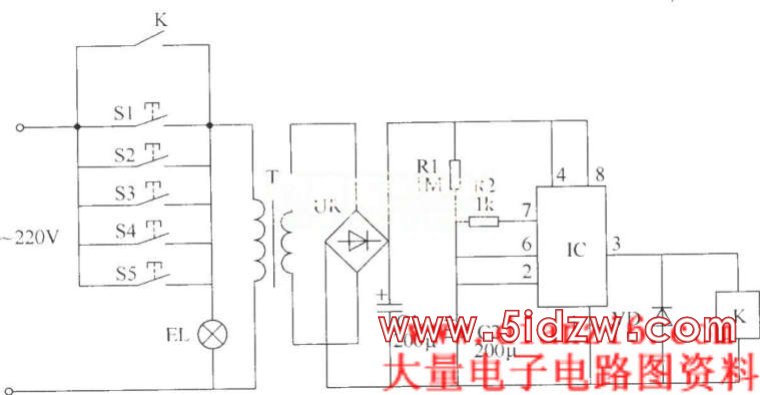

   本例介绍一款具有延时功能的多地控制开关，采用多只按钮来控制一路照明灯。按动任一只按钮，均可使照明灯点亮，3min左右照明灯自动熄灭。   该多地控制开关电路由控制按钮S1～S5、电源电路和定时控制电路组成，如图所示。                                             多地控制开关电路元器件选择     R1和R2选用1／4W或1／8W碳膜电阻器。     C1和C2均选用耐压值为25V的铝电解电容器。     VD选用1N4001或1N4007型硅整流二极管。     IC选用NE555型时基集成电路。     UR选用1A、50V的整流桥堆。     K选用JRX-13F型12V直流继电器。    T选用3～5W、二次电压为11～12V的电源变压器。    S1～S5均选用触头电流大于5A的动合(常开)型电源按钮。    EL选用多只40～60W的灯泡并联。，多地控制开关电路(三)
