液晶显示器的检测,http://www.5idzw.com

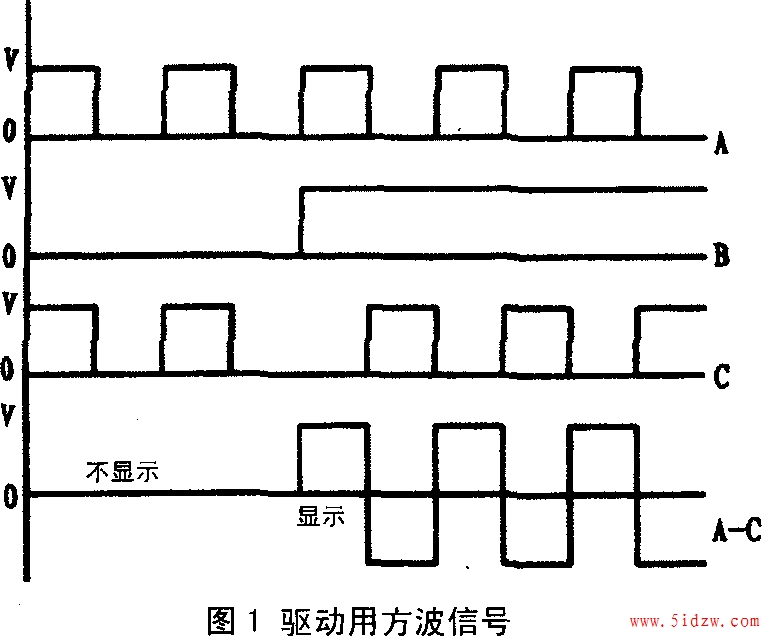

LCD的驱动原理可分为静态和动态驱动两种：静态驱动原理简单，只要在某笔段加上与背极(BP或cOM)相反的电压即可显示。由于液晶材料在长期直流作用下寿命将缩短为几百小时，所以，供给背极和笔段的信号为32 Hz或50 Hz(显示频响为30～100Hz)的方波，如图1所示。
采用门电路驱动时，一般用异或门CD4070、CD4077等；使用时BCD—7段译码器时，叮选用4055、
CD44056、CD4543、cD4544等，只要在Ph端接入时钟方波，其使用与4511等7段译码器一样。在计算器系统中，还有一个锁存器芯片CD4054可选用，作为小数点显示驱动。另外，笔段液显还有一个专用集成电路ICL7211，用于对四位LCD的驱动。 动态显示主要用于字符多时减少引线及控制回路的数量，其控制波形复杂，在此不作介绍。 2.液晶显示器的引脚识别和性能检测

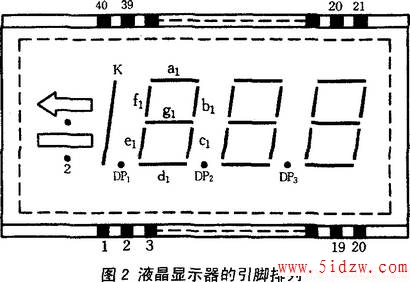

以应用广泛的二位半静态显示液晶屏为例，其管脚引线如图2所示。一般引出线均按此排列，若标示不清楚时，可用下述两种方法鉴定：
(1)加电显示法

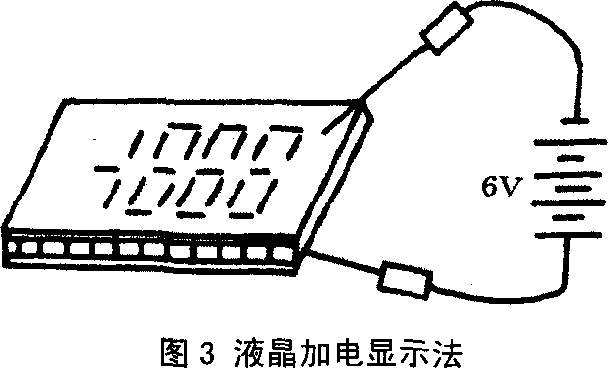

如图3所示。取两只表笔，使其一端分别与电池组的“+”极和“-”极相连。一只表笔的另一端搭在液晶显示屏上，与屏的接触面越大越好；用另一只表笔依次接
触各引脚。这时与各被接触引脚有关系的段、位便在屏幕上显示出来。如遇不显示的引脚，则该引脚必为公共脚(COM)，一般液晶显示屏的公共脚有1～3个不等。
(2)数字万用表检测法
万用表置二极管测量档，用两只表笔依次测量各
脚，当出现笔段显示时，即表明两只表笔所接触的引脚中有一引脚为BP(COM)端，由
此就可依次确定各笔段；若屏发生故障，亦可用此法查出坏笔段。
对于动态驱动液晶屏，用此法也可以找出COM，但屏上有不止一个COM。所不同的是，能在一个引出端上引起多笔段显示。，液晶显示器的检测
LCD的驱动原理可分为静态和动态驱动两种：静态驱动原理简单，只要在某笔段加上与背极(BP或cOM)相反的电压即可显示。由于液晶材料在长期直流作用下寿命将缩短为几百小时，所以，供给背极和笔段的信号为32 Hz或50 Hz(显示频响为30～100Hz)的方波，如图1所示。
采用门电路驱动时，一般用异或门CD4070、CD4077等；使用时BCD—7段译码器时，叮选用4055、
CD44056、CD4543、cD4544等，只要在Ph端接入时钟方波，其使用与4511等7段译码器一样。在计算器系统中，还有一个锁存器芯片CD4054可选用，作为小数点显示驱动。另外，笔段液显还有一个专用集成电路ICL7211，用于对四位LCD的驱动。 动态显示主要用于字符多时减少引线及控制回路的数量，其控制波形复杂，在此不作介绍。 2.液晶显示器的引脚识别和性能检测
以应用广泛的二位半静态显示液晶屏为例，其管脚引线如图2所示。一般引出线均按此排列，若标示不清楚时，可用下述两种方法鉴定：
(1)加电显示法
如图3所示。取两只表笔，使其一端分别与电池组的“+”极和“-”极相连。一只表笔的另一端搭在液晶显示屏上，与屏的接触面越大越好；用另一只表笔依次接
触各引脚。这时与各被接触引脚有关系的段、位便在屏幕上显示出来。如遇不显示的引脚，则该引脚必为公共脚(COM)，一般液晶显示屏的公共脚有1～3个不等。
(2)数字万用表检测法
万用表置二极管测量档，用两只表笔依次测量各
脚，当出现笔段显示时，即表明两只表笔所接触的引脚中有一引脚为BP(COM)端，由此就可依次确定各笔段；若屏发生故障，亦可用此法查出坏笔段。对于动态驱动液晶屏，用此法也可以找出COM，但屏上有不止一个COM。所不同的是，能在一个引出端上引起多笔段显示。，液晶显示器的检测
