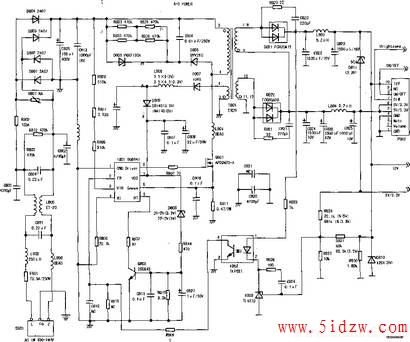

ViewSOYllCVE710S液晶显示器开关电源电路如下图所示，系统由PWM电流型控制器SG6841（位号I801）、开关变压器T801、MOS—FET功率开关器件Q801、三端精密基准电压源TL431D（位号1803）、光电耦合器TLP621（位号I802）、前级共模滤波和整流滤波，以及相关元器件组成。
一、开关电源工作原理
1PWM电源控制器SG6841
SG6841是美国通用半导体公司（SILi-conGeneral）推出的一款绿色节能型PWM电源控制器，其主要特点有：引脚数量少、外围电路简单、价格低廉；电压调整率很好，可达到0.01％；频响特性好、稳定幅度大；启动电流为30μA，正常工作电流仅3mA；内设节能模式控制器，在轻负载时自动降低开关频率，符合美国能源之星（EnergyStra）待机能耗规定的节能标准。

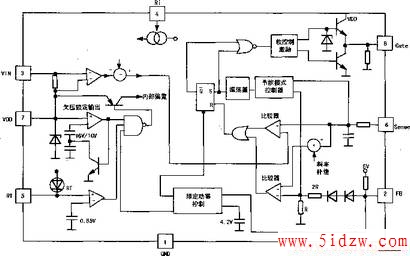

SG6841内部框图如右图所示，集成的功能包括：高压启动电流源、高精度基准电压源、OSC振荡器、比较器、RS锁存器、斜率补偿、节能模式控制器、可编程脉冲调制、图腾柱式激励级、功率限定控制、过电压保护、过热保护、峰值电流限制及欠压锁定等电路。
SG6841采用8脚PDIP封装结构，各引脚功能如下：
（1）脚-GND：内部控制电路公共接地。
（2）脚-FB：反馈电压输入，外接光电耦合器用于PWM控制稳压。
（3）脚-VIN：启动电流输入，内接高压电流源产生与5mA恒定电流快速启动。
（4）脚-Ri：基准电流设定，外接时间常数元件Ri。
（5）脚-RT：过热保护控制端，外接过压保护电路。
（6）脚-Sense：电流检测输入，内设过电流保护功能。
（7）脚-电源供电输入端，电压工作范围10V<Vdd<16V。
（8）脚-驱动脉冲输出，可直接驱动MOSFET功率器件。
2.电源工作原理
（1）电源启动与振荡形成
合上电源开关S801，市电由C801-L805-C804共模滤波除去高频干扰脉冲，得到纯净交流电，再经13801～3804-C805桥式整流滤波，产生约300V直流悬浮电压，然后分成两路：一路通过开关变压器T801（3）→（1）主绕组→L801加到MOSFET功率器件Q801漏极；另一路通过R806+R804+R805三只串联电阻限流加到PWM控制器IC801（3）脚。
注入IC801（3）脚电流给（7）脚外接电容C807充电，当充电电压升到12.8V时，内部电路启动，OSC振荡器输出时钟脉冲由激励级放大从（8）脚输出，驱动外部的MOS—FET功率管Q801导通；Q801导通后，整流电流经T801（3）-（1）绕组→L801→Q801漏-源极→R811→公共热地构成的闭合回路，在R811上形成电压降给C808充电，并加到I801（6）脚内电流比较器的同相输入端，当（6）脚电压上升到反相端设定的基准门限电压时，比较器翻转，触发RS锁存器复位，关断Q801漏一源通道，直到下一周期OSC输出时钟脉冲时再次驱动Q801导通……上述过程交替进行，开关电源进入周期性的高频振荡状态。
电源振荡形成后，T801（4）～（5）绕组感应脉冲由D807-C810整流滤波，产生+15V直流电压，经D809加到I801（7）脚，取代（3）脚启动电源为其内控制电路供电。
T801（8）～（9）绕组感应脉冲由D821整流、C822-L803-C823π。型滤波，得到+12V直流电压为LCD屏内逆变高压电路供电；T801（10）～（11）绕组感应脉冲由D822整流、C824∥C828-L804-C825π型滤波，产生+5.0V直流电压，为机芯微处理器Icl06供电，+5V直流电压由四端稳压器稳压调整成3.3V和2.5V给数字电路I105、I101和I102等供电。
（2）PWM稳压控制调整
SG6841属于峰值电流模式控制PWM，简称电流模式控制。从图2可以看到，由IC801（20）脚输入的反馈电压信号送到PWM比较器后，并不是像电压模式控制那样与OSC电路产生的固定三角波电压斜坡比较，而是与一个变化的、其峰值代表输出电感电流峰值的三角波和斜波合成波形信号比较，然后得到PWM关断信号。这种由电压外环和电流内环控制PWM的双闭环控制系统，具有对输入电压变化和负载变化的动态响应快和控制设计简单，自动的磁通平衡以及瞬时峰值电流限制等优点。
开关电源产生的+5.0V直流电压由R825∥R524分压采样，加到精密基准电压源I803控制端，与内部2.5V基准电压比较，产生误差电压，经放大，控制光电耦合器1802（1）～（2）脚内发光二极管中的电流，进而使1802（4）～（3）脚内阻减小→加到I801（2）脚的反馈电压（由内部6V电压分压产生）减小→I801（6）脚充电电压上升至比较器反相输入端电压所需时间缩短→PWM控制信号提前关断开关管Q801→T801（3）-（1）绕组转换储存的能量减少→+5V直流电压回落到设定值。
（3）开关电源的保护功能
浪涌电压限制保护：开关管Q801由导通翻转至截止瞬间，急骤突变的漏极电流在T801（3）～（1）绕组激发上负下正的反向电动势，其值达交流峰值的数倍；这时开关二极管D806正向导通给C806充电，随后通过电阻R833～R836放电，将浪涌尖峰脉冲吸收转换成焦耳热释放，以免瞬间击穿开关管Q801。
过电压保护：T801（4）～（5）绕组感应电压由D807-C810整流滤波、经隔离二极管D809加到I801（7）脚和齐纳二极管I）808负端：电源输出电压正常→D808截止→Q803截止→I801（5）脚悬空为高电平；如果电源输出电压升高达到整定阈值→T801（4）-（5）绕组感应并经整流滤波的直流电压将D808击穿→Q803饱和导通→I801（5）脚电压下拉至0.65V以下，比较器翻转，关断内部偏置供电一开关电源停止工作。
在I801（5）脚还接有过热保护电器。当芯片温度上升到120℃时，I801（5）脚被下拉到O.65V以下，比较器翻转，通过与非门关断控制电路偏置。
过电流保护：在I801（（6）脚电流比较器的反相输入端加有0.85V基准门限电压。如果I801（2）脚电压失控，使流过开关管Q801的漏极电流增大、当R811上的电压降达到O.85V时，电流比较器翻转，触发Rs复位，关断开关Q80l，以免迅速增大的漏极电流热击穿MOSFET功率器件。
欠压锁定保护：开关电源进入振荡工作后，I801对（7）脚输入的VOD电压进行检测，如果加到（7）脚内比较器同相输入端的直流电压下降到其反相输入端设定的10V门限电压，则比较器翻转，通过与非门关断控制电路偏置。
功率限制保护：设在SG6841内的功率限制器是通过检测反馈到I801（2）脚的直流电压来实现保护功能的。如果负载出现过流，使反馈到I801（2）脚的直流电压下降至4.2V以下，则功率比较器动作，从第一输出端产生控制信号触发RS锁存器复位，关断开关管Q801；同时从第二输出端输出控制信号，通过与非门关断控制电路的偏置供电，使OSC停止振荡。
如果电源负载出现开路或进入待机工作状态（仅为CPU提供5V电压），则芯片内的节能模式控制器动作，自动降低OSC振荡频率，使电源进入弱振窄脉冲激励方式，以减小电源处于轻负载或待机状态时的耗能。
