一、机芯概述
创维6P18机芯彩电采用数字视频处理技术，具有统一的60Hz高清晰电视扫描和数字动态图像处理功能。该机芯彩电采用飞利浦uocⅢ模拟解码芯片TDA12063，将图像、伴音中频处理全部集成在数字板上，电路简洁，生产成本低，易维修。

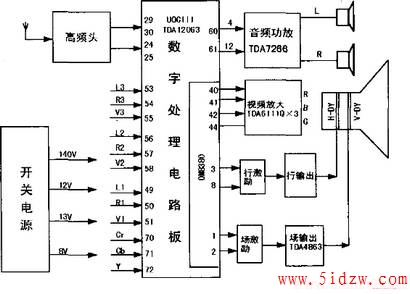

该机芯彩电内部由主板（含电源、扫描及伴音功放电路）、数字板及视放板三块板构成，其主要集成电路的位号、型号及功能见下表，整机原理框图如上图所示。
二、主板单元电路分析
1.高频调谐电路

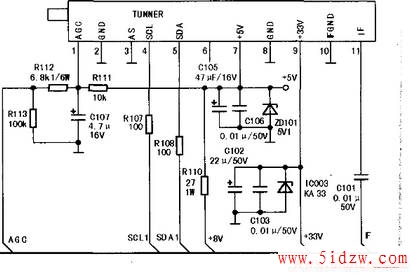

创维6P18机芯彩电采用普通数字高频头，电路简单，性能可靠。如中图所示，数字板上UOCⅢ（31）脚输出高放AGC控制电压，经R112、R113、C107分压滤波后送到高频头的（1）脚。高频头的（4）、（5）脚接IIC总线，（7）脚是+5V电源输入端，（9）脚是调谐电压（VT）电压输入端，（11）脚是中频信号输出端。
2、行、场扫描电路
（1）行、场振荡电路
本机的行振荡电路主要由OM8380完成。给OM8380（24）脚加上正常的启动电压后，OM8380（20）、（21）脚内部的VCO压控振荡器开始振荡，产生的时钟信号经过分频、缓冲等处理后，从（8）脚输出HOUT信号，送往行后级电路。
场振荡电路主要集成在OM8380内部。由VCO振荡信号分频产生的场振荡斜波信号对OM8380915）脚外接的电容进行充放电，形成锯齿波，然后经过各种校正后分别从（1）、（2）脚输出，送往后级场激励电路。集成的场振荡电路受控于自动增益控制电路。
（2）行激励电路
来自OM8380（8）脚的HOUT信号，经Q301、Q302和T301组成的行激励电路放大，在行推动变压器T301的次级产生一定幅度的感应电动势，供给行输出级，如下图所示。Q301是行激励缓冲管，Q302是行激励管，C315是耦合电容，R308是阻尼电阻。D307是保护二极管，以防止行激励输入信号过大造成工作失常。
（3）行输出电路
Q303是行输出管，C317、C303、C304是逆程电容，D304、D305分别是上、下阻尼管。ZD301、D303、R303、C301、C311、c312构成行逆程脉冲传输电路，将行逆程脉冲送至CPU等电路。R341是行管的基极偏置电阻，R310是阻尼电阻，以防止过激励。R317、L302、C322组成LC谐振回路，使行正程扫描电流按谐振规律变化，即扫描速度在屏的两边慢中间快，以克服显像管的延伸失真。C306、C306A是S校正电容。
随着行输出管基极输入信号的变化，行输出管工作在开关状态，与阻尼二极管及逆程电容一起共同完成行正程与逆程的扫描，即在行偏转线圈中产生方向不同、大小不同的行偏转电流，使电子束完成水平扫描工作。
（4）高压电路
随着行管状态的变化，行输出变压器各绕组将进行磁能与电能的变换，从而给后级提供电压。（10）脚输出+200V电压供给视放电路，（9）脚输出交流电压作为灯丝电压，（5）、（4）脚分别输出正负15V电压，作为场输出块的工作电压。（7）脚输出的感应电压经C339、R312、R313、D310整形后，输出ABL和EHT电压，送往数字板。
（5）枕校电路
OM8380内部的场振荡电路产生的斜波信号，经过几何跟踪电路处理后，送到EW信号发生器产生EW信号，最后从OM8380（3）脚输出，经R339、R326送到枕校场效应管Q305的栅极，由Q305放大后通过R323、L301叠加到行电流中，从而实现用场抛物波调制行电流，达到枕形校正的目的。
（6）场激励和场输出电路

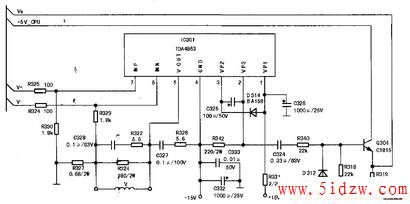

场激励和场输出电路主要由TDA4863来完成，如图下所示。TDA4863采用7脚封装，最高工作场频为200Hz，最大输出偏转电流为3A（峰峰值），其引脚功能与电压见下表。
相位相反的场振荡信号分别从OM8380（1）、（2）脚输出，经R325、R324送到TDA4863的（7）、（6）脚，在IC内部经过场激励及互补对称自举升压OCL功率放大后，从IC301的（5）脚输出场锯齿波电流供给场偏转线圈，形成场扫描电流。
IC301的（1）、（4）脚是正、负电源输入端。（2）、（3）脚之间的C325是升压电容。（2）脚输出信号经C324、R340送到Q304基极，经Q304放大后的场同步信号送往数字板上的CPU。
R330、R327、R329、C328、R322、R324为场反馈电路元件。
【提示】若TDA4863损坏，可用TDA8172代换，但TDA8172的（2）、（3）、（6）、（4）、（5）、（1）、（7）分别对应T19A4863的（1）～（7）脚。另外，TDA8172应与散热金属片绝缘，否则会短路。
3.音频功放电路
6P18机芯彩电的音频功放电路主要由功放集成电路TDA7266完成，如下图所示。TDA7266是飞利浦公司生产的双声道音频功率放大集成电路，采用15脚单列式封装，其引脚功能及电压见下表。
TDA7266集成电路内部主要由两路功能相同的音频功率放大电路、静噪控制电路、待机控制电路，以及过热保护与短路保护等电路组成，在电视音响、家庭影院、多媒休音响、汽车音响等高保真音响系统中应用得较多。
TDA7266的（1）、（2）脚和（14）、（15）脚分别为左、右双声道输出端，（3）、（13）脚为电源，（4）、（12）脚为音频信号输入端，（6）脚是静音控制端，（7）脚是待机控制端。
