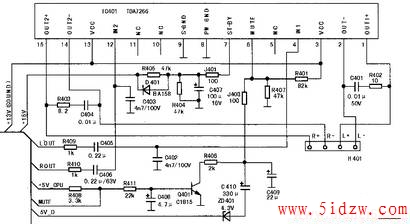

4.SVM电路

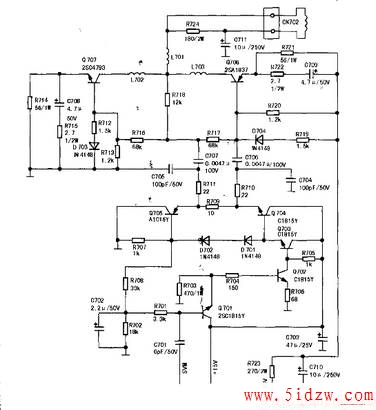

SVM是电子束扫描速度调制电路的简称，其目的是为了补偿亮度变化过程中的瞬态失真。该机芯彩电的SVM电路如下图所示。
数字板输出的SVM信号经Q701～Q703倒相放大整形后，送入由Q704、Q705组成的NPN复合管射随器。缓冲放大后的信号经R711、C707或R710、C706低通滤波，将亮度信号的微分分量送入由Q706、Q707组成的NPN复合管进行放大，最后送入调制线圈，形成调制电子束流，以达到勾边效果。
当正极性速度调制信号进入激励电路时，Q704导通，Q705截止，于是Q706截止，Q707导通，SVM电流流入速度调制线圈，这时由C711供电，调制电流由C711→SVM线圈→L701→Q707集电极→Q707发射极→地→C711负极。
当负极性速度调制信号进入激励电路时，Q704截止，Q705导通，于是Q707截止，Q706导通，VSM调制电流流通路径为：140V→Q706发射极→Q706集电极→L703→L701→SVM线圈→C711正极→C711负极→地。显然，此时+140V给C711充电。
综上所述，当亮度信号中出现超过一定幅度的亮暗变化信号时，亮度信号经过一系列处理，得到高速变化的微分分量，再经放大、整形，形成调制电流去调制扫描速度，调制电流使电子束扫描随着亮度信号的过渡而进行加速或减速，从而使图像的边沿产生一种轮廓加强的效果，这样亮度显着变化的图像轮廓就会变得更清晰、更鲜明，即实现了水平轮廓补偿。
5.图像旋转电路
由于不同地区具有不同的地磁场，当地磁场发生变化时，使电子速扫描方向发生变化，从而导致图像偏离正常位置。为此，本机芯彩电设置了图像旋转电路，以克服图像倾斜的问题。

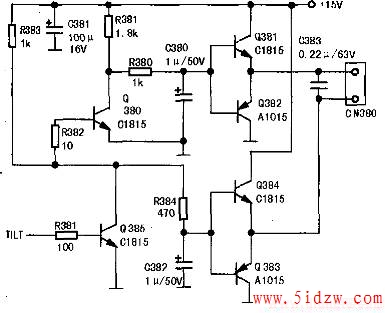

当UOCⅢ（13）脚输出正极性的TILT信号时，经R381隔离送到Q385基极，如下图所示。经Q385倒相激励放大，其集电极输出负极性的TILT信号，分两路向后级传送：
一路经Q380倒相放大，其集电极输出正极性的TILT信号，经R380、（2380积分后，送至Q381、Q382基极，使Q381导通、Q382截止；另一路经R384、C382积分，送至Q383、Q384基极，使Q383导通、Q384截止。由于Q381与Q383导通，因此流经线圈的回路的电流是：+15V电源→Q381集电极→Q381发射极→地磁校正线圈→Q383发射极→Q383集电极→地。
当输入负极性的TILT信号时，经Q385倒相放大，一路使（2384导通、Q383截止；另一路经Q380倒相放大，使Q382导通、Q381截止。由于Q382和Q384导通，则流经线圈的回路电流是：+15V电源→Q384集电极→0384发射极→地磁校正线圈→Q382发射极→Q382集电极一地。
由于输入信号极性可以进行改变，因此可通过改变地磁校正线圈的电流方向及大小来实现地磁旋转校正的目的。
6.视放电路
6P18机芯彩电的视放电路主要采用三只T19A611IQ，

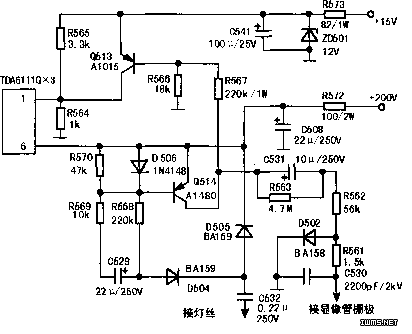

该机芯彩电的关机消亮点电路主要由Q513、Q514及外围电路组成，如下图所示。该电路为束流截止型消亮点电路。当正常工作时，灯丝电压经C532、D504加到Q514基极。Q514导通。+200V经Q514发射极→Q514集电极→C531正极→c531负极→R562→13502→地，则显像管栅极电位约为0.7V。同时，Q531基极为高电位，则Q513截止，不影响TDA6111Q（1）脚电压。关机瞬间，灯丝电压消失，Q514截止，由于电容c531两端电压不能突变，则C531的负极变为负高压，则栅极也变为负高压，电子束截止；另一方面，由于电容c541中存有电压，且Q513基极为低电位，则Q513导通，+15V电压经R573及Q513的集电结加至TDA6111Q的（1）脚，则CRT的阴极电位升高，电子束截止，即在关机瞬间电子束迅速进入截止状态。
7.电源电路
6P18机芯彩电的开关稳压电源电路采用日本三肯半导体公司生产的sTR—W6756（IC601）。该厚膜块内置反馈型控制器和高耐压金属氧化物场效应管，是一款大功率开关稳压电源专用集成电路，内部电路如下图所示，引脚功能见下表。
STR-W6756在准共振工作方式的基础上增加了Bottom-Shik功能，即电源在待机或负载较轻时，以间隙振荡方式工作，从而提高中小负载时电源的效率。另外，该膜块内含过压、过流及过载保护电路，并设有最大ON时间限制电路。
（1）启动与振荡
该机芯彩电的电源电路如下图所示，AC220V电压整流滤波后，经开关变压器T601初级绕组从IC601（1）脚进入，加到内部场效应管的漏极。与此同时，经低通滤波后的AC220V电压经R604、C611降压滤波后，送到IC601（4）脚（VCC端），当此脚电压升到18V时，电路启动，振荡器开始振荡，经驱动电路送至场效应管的控制栅极，Mos管导通，T601绕组中有电流流过，整个开关电源开始工作。
MOS管导通时，T601的各级处于储能状态。当电压上升到一定幅度时，MOS管源极电流产生的压降会使IC601内部的比较器翻转，从而使振荡器停振，MOS管关断。此时，T601次级各绕组通过各自的续流二级管和滤波电容释放能量，给后级各负载提供电压；在此期间，MOS管源级对地电阻两端的压降为零，控制比较器再次翻转，振荡器开始振荡，MOS管再次导通，如此循环往复，振荡得以维持，开关电源就可以持续不断地工作。
当电源启动困难或不启动时，应重点检修IC601（4）脚外围电路。启动瞬间IC601（4）脚电压由AC220V降压后提供：电源启动后，（4）脚供电则由T601的（2）～（3）绕组的感应电压经D605、C611整流滤波后提供。
