（2）稳压控制
当输入的交流电压升高或负载变轻时，T601次级电压将升高，此电压经R630送给误差放大器1C602（SE140），与基准电压进行误差比较和放大，IC602（2）脚输出电压使得IC603内部的发光二极管负端电压下降；同时，12V输出电压经D628、R629送到光耦IC603内部二级管的正端，此电压比正常时要高，因此IC603内部发光二极管的导通程度加深，发光亮度增强，经光电耦合，使IC603内部的光敏三极管电流增大，此加大的电流直接反馈到IC601（6）脚，在内部控制电路的作用下，MOS管提前进入关断状态，即MOS管的占空比减小，则输出电压降低，从而达到稳压的目的。当输入控制电压下降或负载变重时，其控制过程与上述过程相反。
（3）待机控制
当CPU待机控制脚输出低电平时，Q602截止，其集电极为高电平，Q603截止，不影响IC603内部发光二极管两端的电压，以IC601为核心的开关稳压电源电路处于正常工作状态。
当CPU待机控制脚输出高电平时，Q602导通，集电极为低电平，一方面使IC603内部二极管负端电压接近于0V，因此时二极管正端电压不变，则流过IC603内部二极管的电流较大，经光电耦合及IC601内部电路的控制，使振荡器进入间歇振荡状态，从而实现待机控制。
另一方面，Q602导通使Q603也随之导通，此时T601（16）～（18）绕组的感应电压先经D627、C639整流滤波，再通过R631及Q603的e、c极后分为两路：一路给IC603内部二极管供电，另一路给Ic604供电，经IC604稳压，输出+5V电压，给数字板上的CPU供电，以保证CPU在待机时能正常工作。
（4）保护控制
1）过压保护当输入的市电电压过高时，IC601（4）脚电压升高，当达到上限值（27.7V）时，IC601内部过压保护电路启动，振荡器迅速停止振荡，MOS管被关断，开关电源停止工作，从而实现过压保护。
2）过流保护当因某种原因出现过流时，输出电压下降较大，则T601（2）～（3）绕组所产生的感应电压也大幅下降，即D603、D604整流后的电压（IC601（7）脚电压）下降，当（7）脚电压降至0.73V时，内部电路使振荡器迅速停止振荡，MOS管被关断，开关电源停止工作，从而实现过流保护。
3）过热保护当IC601内部基板超过150℃并持续80μs时，内部的过热保护电路启动，振荡器停止振荡，MOS管关断，开关电源停止工作，从而实现过热保护。
三、数字板电路分析
创维6P18机芯数字板电路框图如上图所示。
由高频头（11）脚输出的中频信号分别经图像、伴音声表面滤波器陷波后，从UOCⅢ的（24）、（25）和（29）、（30）脚进入IC内部，经内部的多级高放AGC、中放AGC控制及音视频切换等电路后，音频信号从（60）、（61）脚输出，送入音频功放处理电路进行功率放大；从（36）、（37）脚输出音频信号送至音频输出端口；模拟三基色信号分别由（85）～（87）脚输出，送到A／D转换器TDA8759的（80）、（65）、（52）脚。TDA8759将模拟信号变成数字信号后送人PW1233进行逐行处理，处理后的信号从PW1233（150）、（153）、（156）脚输出，送往视频处理电路OM8380，最后从OM8380（40）～（42）路输出RGB三基色信号，送到视放电路进行视频放大。
UOCⅢ的（22）、（67）脚输出行、场同步信号，送到TDA8759（105）、（100）脚，经过处理后，从（168）、（169）脚输出送到PW1233的（66）、967）脚进行数字化处理，然后从PW1233的（103）、（104）脚输出，送入OM8380的（23）、（24）脚，以控制内部行、场振荡器的频率与相位，最后从OM8380的（8）脚输出行HOUT信号至行激励电路，从OM8380的（1）、（2）脚输出场振荡信号送至场输出电路。
CPU电路集成在UOCⅢ内部，其中（98）、（99）脚是外接存储器总线控制脚，（123）脚是待机控制脚，（88）脚是电源输入脚。本机设有IC数据写入接口，无需拆下存储器即可进行写入。操作的方法是：从右下侧揭开AV贴纸，可以看到内藏的IC数据接口，插上存储器写入器，便可进行写入操作，写完后，将贴纸恢复原位即可。
UOCⅢ（TDA12063）是在TDA9373的基础上增加图像、伴音中频处理集合而成的新IC，是NXP公司的第三代超级单芯片。

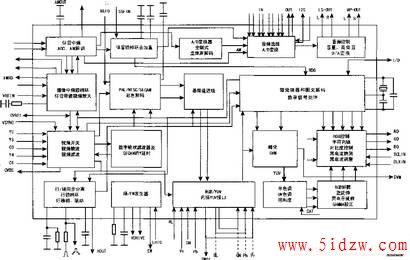

UOC3Ⅲ作为这个方案的前端模拟解码，集成了MCU、中放、视频解码、YUV和RGB处理、自适应梳状滤波器，并含有数字化的音频处理电路，如下图所示。
