555构成的多路温度测试电路

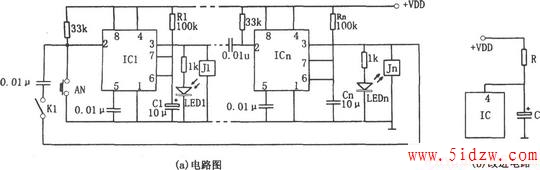

如图所示为多路温度测试电路。该测试电路主要由以555为核心构成的单稳延时电路组成。

当按下按钮AN时，IC1(555)因②脚为低电平而发生置位，③脚输出的高电平使继电器J1吸合，相应将该通道的热电偶接通。同时，发光管LED1点亮。且电容C1通过R1进行充电，当C1上电压充至使⑥脚电位达到2/3VDD时，555发生复位，③脚输出的低电平经后面0.01μF电容耦合后使IC2②脚呈低电平，IC2发生置位。输出电平相应接通第二路热电偶，重复上述过程，这样依次触发，实现多路温度测试。

电路中若闭合开关K1，则可进行循环检测，且每级的测量时间(延迟时间)即为td=1.1R1C1，图示参数对应的延时约为1秒。在进行测量的同时，发光二极管点亮，以进行检测指示。

对电路图(a)，当开机通电时，可能出现几只发光二极管LED同时闪烁现象，为此，可采用如图(b)所示的改进电路。在接入R、C网络后，当开机时，由于C上电压不能突变，使555(Ic)的复位端(④脚)处于强制复位状态，③脚输出低电平，随着电容C充电的进行，④脚电位逐渐升高，当④脚电位升高至高电平时，各级Ic均处于等待定时状态，从而提高了电路测试的准确性。

本电路用于在对多路温度测试时，切换对应通道的热电偶。
