555构成的行输出变压器短路检测器

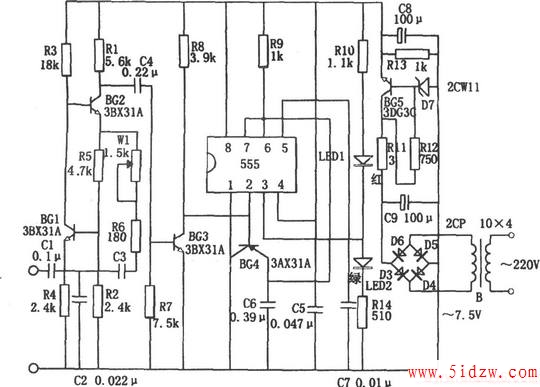

如图所示为行输出变压器短路检测电路。该检测器由降压整流电路、文氏电桥振荡器、失落脉冲检测器、指示电路等组成。其中降压整流电路为整个电路提供直流电压。

文氏电桥振荡器由BG1、BG2、W1、R1、R6、C2、C3等组成，其振荡信号的频率约为f1=5kHz。若待测行输出变压器接在C1输入端，则该振荡器变成电容三点式振荡器。同时因电感L和电容C1的介入，其振荡频率变为f2=10kHz～30kHz。

失落脉冲检测器由555和BG4、C6、R9等组成。当变压器正常时，由555和R9、C6组成的单稳定时电路的定时周期大于输入触发脉冲的周期，故在连续触发下，555 3脚持续呈高电平(约 5V)，发光二极管LED2(绿色)点亮，以说明行输出变压器无短路或击穿现象。若变压器短路或击穿，则因变压器绕组间的互感作用，变压器呈低阻抗、高阻尼，振荡器停振，相应555因②脚得不到触发信号而由③脚输出低电平，使发光二极管LED1(红色)点亮，以指示变压器不正常。

采用本电路后，可通过LED1或LED2的亮与灭来判断变压器是否击穿或短路，不仅显示直观，且易判断准确，同时还可判断行输出变压器的在线或拆下情况。
