振动测试电路

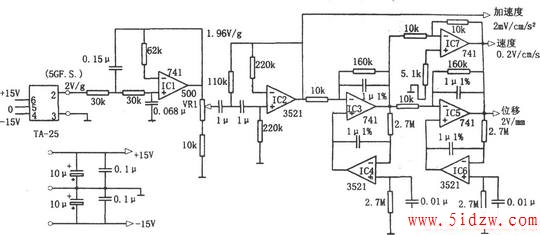

如图所示为振动测试电路。该测试电路由加速度计TA-25、集成运算放大器741(IC1、IC3、IC5、IC7)、场效应管输入的低漂移运算放大器等组成。其应用于周期性加速检测。

由加速计TA-25输出的信号经过集成电路IC1(741)的低通和IC2(3521)的高通滤波后，以周期性加速度输出。该输出信号经交流积分器(IC3和IC4)积分、放大器IC7放大后变换为速度信号，再经交流积分器(IC5和IC6)积分后获得位移。

本电路用于检测加速度计输入轴方向的周期振动，若有前后、左右和上下方向3组，则可检测3轴方向的振动，但检测上下方向振动时，仅有重力加速度1g左右，最大动态范围变窄。

本电路测试的振动频率为1～50Hz，最大动态范围为±5g(使用全量程的加速度计)，速度为50cm／s，位移为5cm。
