感应式控制开关电路(五)

C3355 S9018 S9013 3DG9013 S9015 C8550

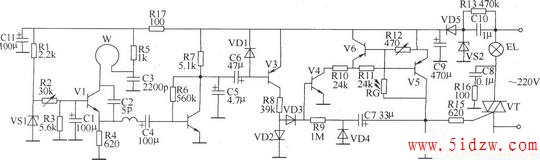

本例介绍一款根据多普勒效应制作的感应式控制开关，它能在有人距离其微波天线5m范围内活动时动作。该开关可用于家庭、工厂、学校及其他公共场所作走廊照明控制或用作防盗报警器控制。 该感应式控制开关电路由电源电路、多普勒效应振荡器、电压放大器、单稳态触发器、光控电路和控制执行电路等组成，如图所示。

感应式控制开关电路 调整R2的阻值，可改变电子开关动作的灵敏度。 调整Rl2的阻值，使V6在白天导通，在夜晚截止。 元器件选择 R1、R3～R11和R14～R16选用1／4W碳膜电阻器或金属膜电阻器；R2和R12均选用密封式可变电阻器；R13和R17均选用1／2W金属膜电阻器。 RG选用亮阻小于5kΩ、暗阻大于1M12的光敏电阻器。 C1、C4～C7、C9和C11均选用耐压值为16V的铝电解电容器；C2和C3均选用高频瓷介电容器；C8和Cl0选用耐压值为600V的CBB电容器或涤纶电容器。 VD1、VD2和VD4均选用1N4148型硅开关二极管；VD3选用2AP9型锗普通二极管；VD5选用1N4007型硅整流二极管。 VS1选用1／2W、5．6V的硅稳压二极管；VS2选用1W、12V的硅稳压二极管。 V1选用C3355或S9018型高频硅NPN晶体管；V2和V4选用S9013或3DG9013型硅NPN晶体管；V3、V5和V6均选用S9015或C8550型硅PNP晶体管。 VT选用3A、600V的双向晶闸管。 L选用TDK色码电感器。 W用φl.5mm的塑皮单芯铜线弯制成声5cm的环形天线。
