感应式控制开关电路(二)

CD4093 TC4093

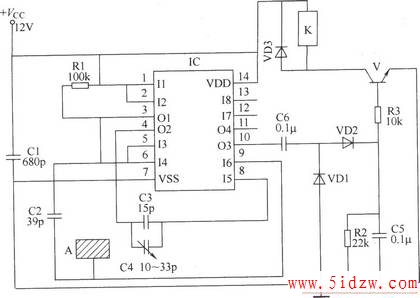

本例介绍一款采用CD4093数字集成电路制作的感应式控制开关电路，它与分立元件感应式控制开关的功能相同、性能相近。 该感应式控制开关电路由感应电极片A、方波振荡器、触发控制电路、检波电路和控制执行电路组成，如图所示。

感应式控制开关电路 调整电容器C4的容量，可以改变控制开关的灵敏度。 元器件选择 R1～R3选用1／4W碳膜电阻器或金属膜电阻器。 C1～C3均选用高频瓷介电容器；C4选用瓷介微调电容器；C5和C6选用涤纶电容器或独石电容器。 VD1和VD2均选用1N4148型硅开关二极管；VD3选用1N4007型硅整流二极管。 V选用S9013或C8050、S8050型硅NPN晶体管。 IC选用CD4093或TC4093型四与非门施密特触发器集成电路。 K选用12V直流继电器。
