感应式控制开关电路(一)

S9018 3DG9018 3DG56 S8050 3DG8050

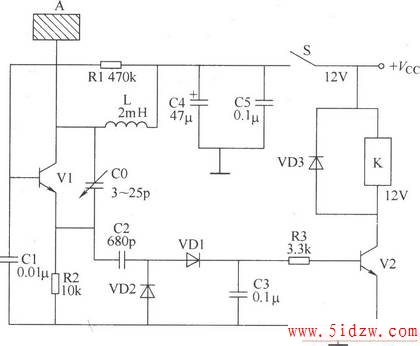

本例介绍一款采用分立元器件制作的感应式控制开关(电容式接近控制电路)，它在有人靠近其金属感应电极片时接通，使负载(警示器、报警器或照明灯、排风扇等)通电工作。 该感应式控制开关电路由感应电极片A、射频振荡器、射频检波电路和控制执行电路组成，如图所示。

感应式控制开关电路 调整C0的容量，可以改变射频振荡器的起振与停振的临界值，从而改变感应式控制开关的动作灵敏度。 元器件选择 R1～R3选用1／4W或1／8W的金属膜电阻器。 C0选用瓷介微调电容器；C1、C3和C5均选用独石电容器；C2选用高频瓷介电容器；C4选用耐压值为16V的铝电解电容器。 VD1和VD2均选用1N4148型硅开关二极管；VD3选用1N4007型硅整流二极管。 V1选用S9018或3DG9018、3DG56型硅NPN晶体管；V2选用S8050或C8050、3DG8050型NPN晶体管。 L选用TDK色码电感器。 K选用4098型12V直流继电器。 S选用单极拨动式开关。 A用100mm X 150mm的金属片制作。
