长虹彩电绿色开关电源原理分析

09-08 10:04:12 | http://www.5idzw.com | 电视机电路 | 人气:621
标签:电视机电路,电路设计,http://www.5idzw.com 长虹彩电绿色开关电源原理分析,http://www.5idzw.com

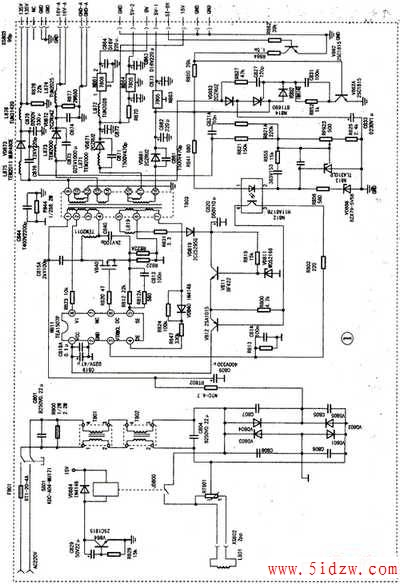

在彩电行业中,长虹公司为适应市场需要,目前已首次成功开发出绿色世能型开关电源,并首次应用到长虹PF29990型大屏幕纯平彩电上。参阅图1,该开关电源采用汤姆逊公司推出的绿色开关电源专用集成电路TEA1507P,并配合大功率场效应开关管,使整个开关电源损耗小、效率高,且在待机状态下整机功耗<1W,真正达到了节能的目的。

一、原理分析

1、进线抗干扰电路

该电路由R800、C801、T801、T802、C804组成,它们共同组成双向低通滤波器。其中T801、T802是两个由扼流圈组成的互感滤波器,其结构具有对称性,高频信号在两个扼流圈上产生的电压极性相反,因此可以相互抵消,过到了对50Hz的交流市电呈低通、对各种高频信号呈高阻的目的。

2、自动消磁电路

机器通电后,开关电源进入工作状态,开关电源向各负载电路提供工作电压。其中从开关变压器T80317脚输出的交流电压经VD871整流、C872滤波得到约15V电压,除向主板相关电路提供工作电压外,还为自动消磁电路提供电压。

自动消磁电路由L801、RT801、JD800、VD884、V864、C829、R829构成。长虹PF2999D彩电自动消磁电路与长虹其他彩电自动消磁电路有所不同,其他彩电的自动消磁电路一般为长闭式自动消磁电路(即机器正常工作时电路中的热敏电阻两端一直保持220V电压,热敏电阻一直呈发热状态)本机则采用继电器控制的常开式自动消磁电路(即机器通电时,热敏电阻与220V电压瞬间接通,而机器正常工作后,热敏电阻与220V断开)。

15V电压经继电器JD800线圈,一路加到三极管V864  c极,另一路加到C829正端,对C829进行充电,由于C829两端电压不能突变,将在R829上端(即V864  b极)产生0.7V电压,并使V864饱和,在继电器JD800线圈中产生电流,其常开触点闭合,220V交流电压加到热敏电阻RT801阻值迅速增大,在消磁线圈L801内产生一由强到弱的交变电流,其周围出现交变磁场,完成自动消磁动作。

随着C829的充电,R829上端(即V864 b极)0.7V电压逐渐消失。一秒左右后,V864退出饱和状态,继电器JD800线圈内无电流流过,其常开触点再次被断开,热敏电阻RT801与220V交流电压断开,保证机器正常工作时,RT801不处于发热状态,达到了节约电能的目的。

3、整流滤波电路

经抗干扰电路后的220V交流电压,送入由VD801~VD804组成的桥式整流电路。与之并联的C805~C808为高频滤波电容,其作用是保护四只整流二极管,使之不被浪涌电流冲击而损坏,并且可以有效地消除市电在整流过程中产生的高次谐波对机器造成的干扰。

经整流后的脉冲直流电压通过压敏电阻RT802向滤波电容C809充电,由C809平滑滤波后得到约300V左右的直流电压,向开关稳压电路部分供电。

4、开关电源的启动

经整流滤波所得到的约300V脉冲直流电压从开关变压器T8031脚输入,一路经1~4绕组加到大功率场效应开关管V840漏(D)极,另一路经1~2脚绕组并通过R823加到N8118脚,向其内部提供启动电压。在N8118脚内部电路的作用下,对N8111脚外接电容C819、C819A进行充电;当1脚电压上升至10.5V以上时,N811内部振荡电路被启动,6脚输出脉宽较窄的开关脉冲,加到开关管V840 G极,V840开始微导通。

V840微导通后,开关变压器T803初级1~4绕组有电流流过,在互感绕组6~7绕组上将产生互感脉冲。该脉冲从T8037脚输出,经R824、R847加到N8114脚内部过零检测电路。该电路检测到4脚有连续的脉冲输入时,N811内部逻辑电路发出指令,控制6脚输出连续的脉冲信号,开关电源被启动。

5、电源的二次供电

电源启动后,开关管开始导通,在开关变压器T8031~4绕组将有电流流过,在互感绕组5~6绕组上将产生一互感电压。该电压从5脚输出,经R831限流、VD819整流、C820滤波,再经以V811、VD811等组成的电子稳压系统稳压,从V811e极输出14.9V左右的稳定直流电压,再经V812向N8111脚提供稳定的持续电压。此时,启动电阻R823不再为N811提供电压,即使R823开路,N811也依然能正常工作。

6、稳压控制环路

(1)稳压控制电路概述

    稳压控制电路的作用是使开关电源的输出电压保持稳定。本开关电源稳压控制电路由RP823、N813(TL431——、N812及N8113脚内部电路构成。与其他彩电开关电源相比,本电源无复杂的误差比较放大电路,取而代之的是特殊器件N813(TL431)。由于TL431首次亮相彩电开关电源,所以,这里我们有必要认识一下TL431。

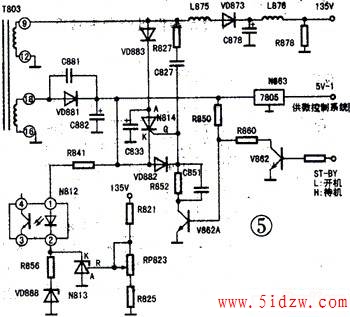

TL431是一种可调的精密稳压集成电路,该集成电路有三只引脚,分别用A、K、R表示。其中A表示阳极,K表示阴极,R表示参考极。TL431内部由12只晶体管构成中,其温度系数极小,外型封装有双列8脚直插式(如图2所示)和单列3脚直插式(如图3,类似三极管)两种,本开关电源采用如图3所示封装的TL431。
