长虹彩电绿色开关电源原理分析

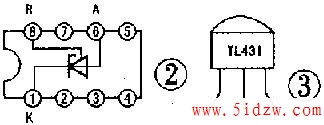

TL431的特性如下：

参考（R）相对于阳（A）极的U­_R﹤2.5V时，K-A极间近似于开路，U_K不受U_R的控制；参考（R）极相对于阳（A）极的U_R≥2.5V时，随着U­_R的上升_，则I_K上升，U­_K下降，此时，U­_K受控制于U­_R，TL431充当一个低阻抗的电源流，控制极为灵敏。

（2）稳压控制过程

 如图4所示，本开关电源的稳压控制是通过对+B 135V端电压进行检测来实现的。当+B 135V端电压升高时，其稳压控制过程可用下列关系式表示（a、b、c、d为图中的4个测试点）：

+B 135V↑→Ua↑→Ub↓→Ib↑→IC↑→Id↑→N8116脚输出的开关脉冲↓→开关管V840导通时间↓→+B 135V↓

7、保护电路

（1）       过压保护

过压保护电路由N8114脚内外部电路构成。当某种原因使开关电源次级各输出端电压异常升高时，开关变压器T8037脚输出的感应脉冲也将升高，经VD840整流后的电压随之升高。当该电压超过N8114脚内部过压保护电路的保护值时，N811内部逻辑电路发出指令，关闭6脚输出的开关脉冲，开关电源停止工作。

（2）       过流保护

过流保护电路由N8115脚内部电路及外部R812、R812A、C813、R822、R822A构成。该电路是通过检测开关管源（S）极电流来实现过流保护的。

当开关电源出现过载或因其他原因使开关管V840源极电流显著增大时，在R822//R822A上的压降进一步增大，在R822//R822A上端的电压升高，并通过R812反馈到N8116脚输出的开关脉冲的宽度，使开关和V840漏极电流回到正常范围内。若N8115脚内部过流保护电路检测到输入该脚的电压超过其最大允许值，则N811内部逻辑将关闭6脚的输出脉冲，从而实现过流保护。

8、开/待机控制电路

长虹PF2999D彩电在待机时，主板上CPU发出的开/待机指令，一路在主板上切断供行振荡电路使用的8V电压，从而使行扫描电路停止工作；另一路则在开关电源板上通过V862、V862A对开关电源实施控制，以达到进一步降低功耗的目的。如图5所示，开关电源板上开/待机电路由V862、V862A、N814等元件构成。

机器正常工作，微控制系统输出低电平开机指令，电源板上ST-BY端为0V。此时，V862截止，V862A饱和。同时，开关变压器T8039脚输出的交流脉冲一路经VD883整流、C833滤波，得到约150V左右的电压，加到可控硅N814避（A）极；另一路经R827、C827加到N814触发（G）极，但由于V862A处于饱和状态及C851容量（0.1μF）较大，加到N814触发极的交流脉冲几乎完全被C851短路到地，N814触发失去触发电压而处于截止状态。

当主板上微控制系统输出待机指令时，ST-BY端出现4.8V高电平。此时，V862饱和，V862A截止，C851被断开，从T8039脚输出的交流脉冲经R827、C827加到N814触发（G）极，N814被触发而导通，由VD883整流、C833滤波所行到的电压经N814的A-K极后，作为误差电压经R841加到光电耦合器N8121脚，使N8121脚电位迅速上升，其内部逻辑电路调整6脚输出电压迅速下降。

随着开关电源各次级输出电压的下降，在由R821、RP823、R825组成的电阻串联分压电路中，RP823滑动端即稳压块N813参考（R）极电压随之下降。当稳压块N813参考（R）极电压下降至2.5V以下时，N813失去光电耦合器N8122脚的控制，从N8121脚输入的电压从其2脚输出，经R856后击穿VD888，然后到地，在N81212脚内部光电二极管内形成电流。

当开关电源+B 135V端电压下降至11V左右，其他各次级几乎无电压输出时，+B电压由VD888（5.6V）稳压值及R856阻值所决定，+B端电压不再下降。此时，由VD883整流、C833滤波所得到的约11V左右电压经可控硅N814 A-K极后通过R841向光电耦合器N812提供误差电压，还经N863（L7805）稳压（由于开关变压器T80318脚此时已几乎无电压输出，所以VD881处于反偏截止状态），继续向主板上微控制系统提供5V-1工作电压，此时开关电源处于低功耗节能状态，整机功耗小于1W。

一、关键元器件维修参考数据

位号

型号

开机电压（V）
