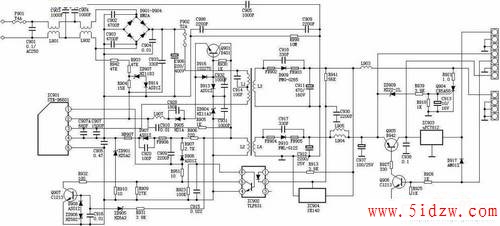

日立A1PM8C机芯彩电电源电路原理介绍,http://www.5idzw.com
开关管导通期间，l2绕组一方面经r906、r907向c905充电，另一方面经r909向c909充电，c909充电的结果是ic901（1）脚的电位逐渐下降，当（1）脚电压比（4）脚电压低0.7v左右时，内部三极管导通，对开关管的b极分流，使开关管退出饱和状态，导致l1、l2绕组的感应电压极性发生翻转，正反馈的结果使开关管迅速截止。开关管导通期间，t901储存磁场能量。
开关管截止期间，c505通过ic901内部三极管放电，c909通过d906、r907放电，t901储存的磁场能量向负载释放，在c911上形成111v电压，在c912上形成15v电压。随着t901能量的释放、c909经d906、r907放电，ic901（2）脚电位逐渐上升，内部开关管将再次导通，开始新一轮振荡。
q901、r930、zd904、d916等元件组成的串联型稳压电路作用是，使开关管在导通时b极（即ic901的（2）脚）电压保持稳定。
稳压电路
稳压电路由ic904、ic902、ic901的（1）、（5）脚等元件组成。输出电压发生波动时，由ic904检测，控制ic902（光耦）的导通程度，进而控制ic901（1）、（5）脚的电流，通过ic901内部控制开关管的导通时间，即可实现稳压。
日立a1pm8c机芯彩电机型有：日立25m8c、25m8c-041、25m8c-042、29m8c等。该电源能适应90v-260v电网电压。
振荡过程
220v交流电压经全波整流，在c906上产生约300v的直流电压，经t901的l1绕组加到IC901的（3）脚，同时220v经半波整流，再经r942、r903、r904加到ic901的（2）脚，ic901内部开关管开始导通，t901中l1中电流增大，绕组l2中感应出正反馈电压，该电压经q901、d905、l907加到ic901的（2）脚，于是ic901内部开关管迅速饱和。
开关管导通期间，l2绕组一方面经r906、r907向c905充电，另一方面经r909向c909充电，c909充电的结果是ic901（1）脚的电位逐渐下降，当（1）脚电压比（4）脚电压低0.7v左右时，内部三极管导通，对开关管的b极分流，使开关管退出饱和状态，导致l1、l2绕组的感应电压极性发生翻转，正反馈的结果使开关管迅速截止。开关管导通期间，t901储存磁场能量。
开关管截止期间，c505通过ic901内部三极管放电，c909通过d906、r907放电，t901储存的磁场能量向负载释放，在c911上形成111v电压，在c912上形成15v电压。随着t901能量的释放、c909经d906、r907放电，ic901（2）脚电位逐渐上升，内部开关管将再次导通，开始新一轮振荡。
q901、r930、zd904、d916等元件组成的串联型稳压电路作用是，使开关管在导通时b极（即ic901的（2）脚）电压保持稳定。
稳压电路
稳压电路由ic904、ic902、ic901的（1）、（5）脚等元件组成。输出电压发生波动时，由ic904检测，控制ic902（光耦）的导通程度，进而控制ic901（1）、（5）脚的电流，通过ic901内部控制开关管的导通时间，即可实现稳压。
