CRT彩电关机消亮点电路原理与检修,http://www.5idzw.com
电路原理分析
消亮点电路有两种形式：一种是截止型消亮点电路，其基本原理是在关机后让显像管阴、栅极之间持续保持高电压，使电子束截止，从而达到消亮点目的；第二种是中和型消亮点电路，其原理是：在关机瞬间，让显像管阴、栅极之间电压最小，使阴极电子大量发射，确保在行、场扫描结束的同时，电子束把阳极高压中和掉，从而达到消亮点之目的。
由于彩电机心及显像管性能各异，目前彩电可以见到以下几种具体消亮点电路：
1．未设专门消亮点电路，而是利用关机后末级视放管截止、视放管所需的180～200V视放电压仍存在(因关机后，180～200v视放电压滤波电容两端电压不能立即消失)一段时间的条件，使显像管阴、栅之间仍保持180～200V的截止电压，从而达到消亮点目的。这是一般中、小型彩电最常用的一种“看不见”消亮点电路。如福日HFc-2176、长虹C-2169等彩电就是这种情况。显然这实际属于截止型消亮点。
2．关机后让栅极保持负压，少数机型根据使用显像管的特殊情况让栅极不接地(绝大多数彩电彩管栅极接地)，而是关机后让栅极保持负压，如海信TC2976F，电路见图1，致使电子束迅速截止，达到消亮点目的，因此这也属于截止型消亮点原理。
由上述可知，截止型消亮点电路的特点是在关机后2万余伏的阳极高压和180-200V视放电压均存在，因此摘高压帽之前要先放电，尽量别触及显像管阴极或视放管c极，以防触电。下面要介绍的中和型消亮点电路则没有这种情况，因此根据这一特点可确定该机的消亮点电路类型。

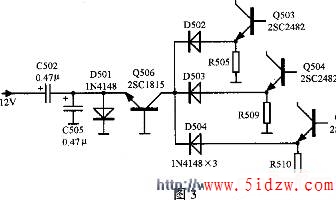

3．设置中和型消亮点电路。这种电路用的较多，如图2为康佳T2114、T5466K、T547lK彩电消亮点电路。其原理是：关机后12v电压消失，V901b极电位为零，但C901正极存的约llV电压仍作用在V901e极，于是’V901饱和导通，并通过vD402-vD404使末级视放管V902、V904、V906饱和导通，使显像管三阴极电压同时降为零，阴极电流猛增，致使阳极高压迅速被中和消失，破坏了显像管发光条件。采用类似图2电路的还有长虹C259lAv彩电。图3是康佳T2103、T2104彩电消亮点电路。其原理是开机时Q506因e极电位为正o．3v左右而截止，关机后因12v供电消失，Q506e极电位迅速变为-0．7V以上，于是Q506立即饱和导通，通过D502～D504使三视放管Q503-Q505因e极电位迅速降低而饱和导通，导致显像管三阴极电位同时大幅降低而大量发射电子，从而迅速中和阳极高压来使荧屏无光。
图4是长虹A3机型(如B2115彩电)的中和型消亮点电路，不过它不是设置在视放电路而是设置在亮度通道。其原理是：关机后12V电压消失，但由于C237的存在，仍使V231e极为高电平，于是V231因正偏而导通，于是C237输出的约12v电压通过V23l加在小信号(含亮度处理)处理IC(LA7680)36脚(亮度信号钳位电容，用于直流分量恢复)，致使该脚直流电平升高，于是导致彩电在关机瞬间亮度极高，达到中和高压消除亮点之目的。
4．同时设置截止型和中和型消亮点电路。如图5是长虹CH-10机心彩电消亮点电路，其原理是：在正常工作时VYl4截止，VDY30齐纳击穿，VY0lb极电位为0．7v，即vY01导通，vY02截止。在关机瞬间15V、8v电压同时下降，但15v电源由于滤波电容容量小，使vYl4b极电位很快降至7．3V以下，于是VYl4导通，CY14正极约+8v电压通过VYl4、RYll、VDYll-13加至视放块NY0l(TDA6107Q)l～3脚，致使7、8、9脚(分别接显像管KB、Ktl、KG)电压降至很低，导致阴极发出的电子流猛增，以中和掉阳极高压。上述过程刚要结束，8v电压也会降至5V以下，于是VDY30截止、VY01截止→VY02导通→CY03正极接地→其负极近→200V电压通过RY05加至显像管栅极(此时前述的中和型消亮点过程刚结束)，使显像管阴、栅电压由正常工作时150V增至约350V(瞬时值)，致使未中和掉的电子流迅速截止，使消亮点效果提高一个层次。
这两种消亮点电路的巧妙结合使阴极大部分电子进行泄放(中和)，少量剩余电子也被截止，这样由于关机后阴极电子大大减少，阳极高压大大降低，避免了关机后显像管长期保持高压和阴极存在大量残余电子，使显像管不会发生“中毒”现象，其寿命也会大大延长。
彩电在关机后，行、场扫描电路立即停止工作，但显像管灯丝余热犹存，阳极高压(因显像管玻壳相当于一个高压电容)仍在，故显像管发光条件仍具备，就会在荧屏中心出现亮点／彩斑。为此，彩电均设置了关机后消亮点电路。
电路原理分析
消亮点电路有两种形式：一种是截止型消亮点电路，其基本原理是在关机后让显像管阴、栅极之间持续保持高电压，使电子束截止，从而达到消亮点目的；第二种是中和型消亮点电路，其原理是：在关机瞬间，让显像管阴、栅极之间电压最小，使阴极电子大量发射，确保在行、场扫描结束的同时，电子束把阳极高压中和掉，从而达到消亮点之目的。
由于彩电机心及显像管性能各异，目前彩电可以见到以下几种具体消亮点电路：
1．未设专门消亮点电路，而是利用关机后末级视放管截止、视放管所需的180～200V视放电压仍存在(因关机后，180～200v视放电压滤波电容两端电压不能立即消失)一段时间的条件，使显像管阴、栅之间仍保持180～200V的截止电压，从而达到消亮点目的。这是一般中、小型彩电最常用的一种“看不见”消亮点电路。如福日HFc-2176、长虹C-2169等彩电就是这种情况。显然这实际属于截止型消亮点。
2．关机后让栅极保持负压，少数机型根据使用显像管的特殊情况让栅极不接地(绝大多数彩电彩管栅极接地)，而是关机后让栅极保持负压，如海信TC2976F，电路见图1，致使电子束迅速截止，达到消亮点目的，因此这也属于截止型消亮点原理。
由上述可知，截止型消亮点电路的特点是在关机后2万余伏的阳极高压和180-200V视放电压均存在，因此摘高压帽之前要先放电，尽量别触及显像管阴极或视放管c极，以防触电。下面要介绍的中和型消亮点电路则没有这种情况，因此根据这一特点可确定该机的消亮点电路类型。
3．设置中和型消亮点电路。这种电路用的较多，如图2为康佳T2114、T5466K、T547lK彩电消亮点电路。其原理是：关机后12v电压消失，V901b极电位为零，但C901正极存的约llV电压仍作用在V901e极，于是’V901饱和导通，并通过vD402-vD404使末级视放管V902、V904、V906饱和导通，使显像管三阴极电压同时降为零，阴极电流猛增，致使阳极高压迅速被中和消失，破坏了显像管发光条件。采用类似图2电路的还有长虹C259lAv彩电。图3是康佳T2103、T2104彩电消亮点电路。其原理是开机时Q506因e极电位为正o．3v左右而截止，关机后因12v供电消失，Q506e极电位迅速变为-0．7V以上，于是Q506立即饱和导通，通过D502～D504使三视放管Q503-Q505因e极电位迅速降低而饱和导通，导致显像管三阴极电位同时大幅降低而大量发射电子，从而迅速中和阳极高压来使荧屏无光。
图4是长虹A3机型(如B2115彩电)的中和型消亮点电路，不过它不是设置在视放电路而是设置在亮度通道。其原理是：关机后12V电压消失，但由于C237的存在，仍使V231e极为高电平，于是V231因正偏而导通，于是C237输出的约12v电压通过V23l加在小信号(含亮度处理)处理IC(LA7680)36脚(亮度信号钳位电容，用于直流分量恢复)，致使该脚直流电平升高，于是导致彩电在关机瞬间亮度极高，达到中和高压消除亮点之目的。
4．同时设置截止型和中和型消亮点电路。如图5是长虹CH-10机心彩电消亮点电路，其原理是：在正常工作时VYl4截止，VDY30齐纳击穿，VY0lb极电位为0．7v，即vY01导通，vY02截止。在关机瞬间15V、8v电压同时下降，但15v电源由于滤波电容容量小，使vYl4b极电位很快降至7．3V以下，于是VYl4导通，CY14正极约+8v电压通过VYl4、RYll、VDYll-13加至视放块NY0l(TDA6107Q)l～3脚，致使7、8、9脚(分别接显像管KB、Ktl、KG)电压降至很低，导致阴极发出的电子流猛增，以中和掉阳极高压。上述过程刚要结束，8v电压也会降至5V以下，于是VDY30截止、VY01截止→VY02导通→CY03正极接地→其负极近→200V电压通过RY05加至显像管栅极(此时前述的中和型消亮点过程刚结束)，使显像管阴、栅电压由正常工作时150V增至约350V(瞬时值)，致使未中和掉的电子流迅速截止，使消亮点效果提高一个层次。
这两种消亮点电路的巧妙结合使阴极大部分电子进行泄放(中和)，少量剩余电子也被截止，这样由于关机后阴极电子大大减少，阳极高压大大降低，避免了关机后显像管长期保持高压和阴极存在大量残余电子，使显像管不会发生“中毒”现象，其寿命也会大大延长。
