贴片机基本编程元件贴装数据的输入

　　元件的贴装数据主要是指元件贴装的坐标和角度，在元件贴装数据输入时可以采用4种方法：①手动输 入；②示教输入；③文本文件导入；④PCB CAD数据导入。

　　（1）手动输入

　　所有贴片机的编程都可以用手动的方式来进行元件贴装数据的输入。在编程软件的贴装清单中，输入元 件的位号（Ref D）后，单击物料代码（Component ID）选择该元件的元件数据库，再输入该元件的X、y 坐标和旋转角度（如图1所示）。

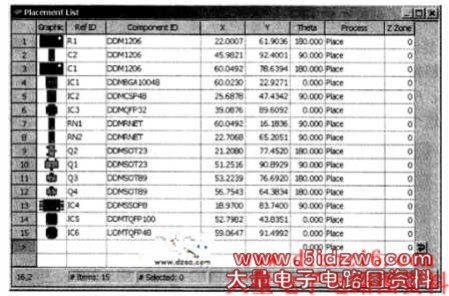

图1   元件贴装清单

　　（2）示教输入

　　传统的贴片机编程方法利用贴片机的人工示教方式，这种方法也叫自学编程。示教编程有两种不同方法 ：一种是利用贴片机的线路板识别摄像头在线路板上找出所有贴片元件的坐标位置，然后再将贴片元件的 角度和物料的代码（BOM）等其他信息手工输入到贴片机中，这种方法也叫贴片机自学编程；另一种是利 用专门的具有坐标读入功能的编程机结合编程机所带的离线编程软件，通过编程机所配备的坐标读取装置 或识别摄像头来进行贴装元件位置的输入。

　　（3）文本文件输入

　　打开编程软件所附带的数据输入（CAD Import）（如图2所示），再打开包含元件贴装数据的文本文件 “File→Open→Open File for Text Import”。单击未定义的数据项，选择各数据项的定义，如元件的 位号、料号、X和y坐标及贴装角度等。单击新产品，选择线路板模板和机器的配置参数文件等配置，再单 击导入，软件将会自动弹出导入记录（ImportedRecords）显示物料代码。如果个别在数据库里没有的物 料代码，就需要复制或建立新的元件数据。

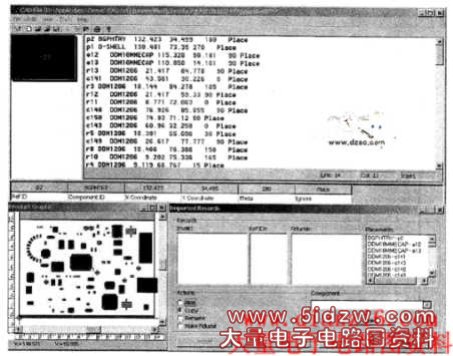

图2 文本文件导入

　　（4）PCB CAD数据导入

　　通常，PCB CAD数据中包含有元件贴装的所有信息，如线路板的大小、拼板方式、基准点的坐标、贴片元件的坐标、图形和方向等，可以通过一些编程软件将PCB CAD数据直接进行导入到贴片程序之中。现代电子生产企业的设计部门广泛采用CAD/CAM软件进行电路设计，这些CAD/CAM软件直接生成PCB CAD文件。一般贴片机所附带的在线编程软件不能直接导入PCB CAD文件，而各贴片机生产商和一些专业辅助设计制造软件公司所提供的离线编程软件可以进行PCB CAD的导入。
