PCB布线规则设置

　　在进行布线之前一般要进行布线规则的设置，一般的设置有以下的几项，现以Prote1中的设置为例进行简单介绍。

　　（1）安全间距设置。

　　设置安全间距对应Routing中的Clearance Constraint项，它规定了板上不同网络的走线、焊盘、过孔之间必须保持的距离。一般PCB的安全距离可设为0.254mm，较空的板子可设为0.3mm，较密的贴片板子可设为0.2～0.22mm。PROTEL 995E中的设置如图1所示。

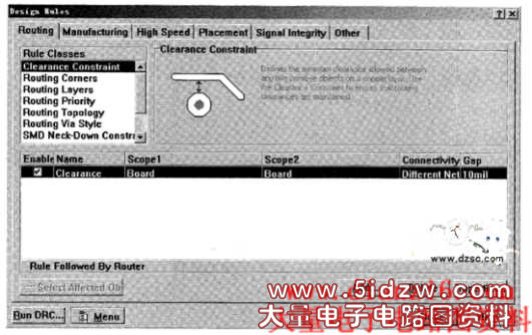

　　图1 安全间距的设置

　　（2）走线层面和方向设置。

　　走线层面和方向对应Routing中的Routing Layers项，此处可设置使用的走线层和每层的主要走线方向。请注意贴片的单面板只用顶层，直插型的单面板只用底层，但是多层板的电源层不是在这里设置的。PROTEL 99SE中的设置如图2所示。

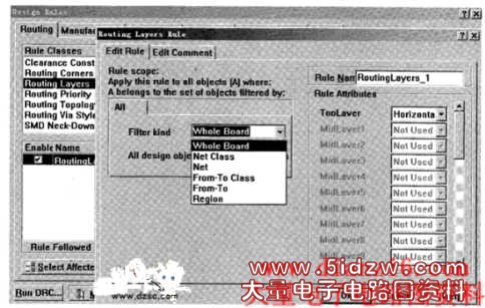

　　图2 走线层面和方向的设置

　　（3）过孔形状的设置。

　　过孔形状对应Routing中的Routing Via Style项，它规定了手工和自动布线时自动产生的过孔内外径的最小值、最大值和首选值，其中首选值最重要。PROTEL 995E中的设置如图3所示。

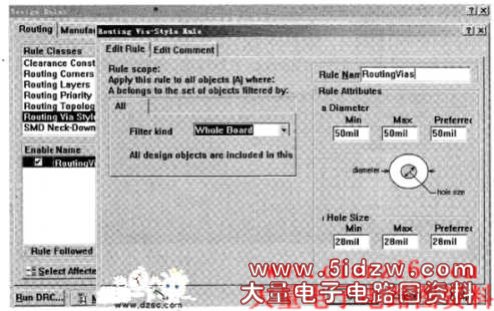

　　图3 过孔形状的设置

　　（4）走线线宽的设置。

　　走线线宽对应Routing中的Width Constraint项，它规定了手工和自动布线时走线的宽度，整个板范围的首选项一股取0.2～0.6mm。另添加一些网络或网络组Net Class的线宽设置，如地线电源线、交流电源输入线、功率输出线、电源组等可以事先在Design－NetlistManager中定义好。地线一般可选1mm宽度，各种电源线一般可选0.5～1mm。PROTEL 995E中的设置如图4所示。

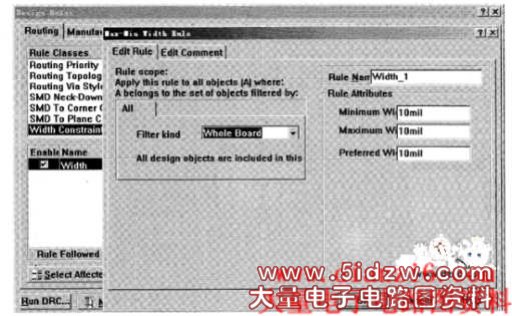

　　图4 走线线宽的设置
