导入网络表文件

　　网络表是pcb自动布线的灵魂，是原理图与电路板设计的接口。只有将网络表导入后，才能进行电路板的布局布线。

　　单击菜单Design，选择Load nets，弹出如图19所示的导入网络表对话框。单击Browse调入自己的网络表。修改完全部错误后，按下Execute 按钮进行元件放置。

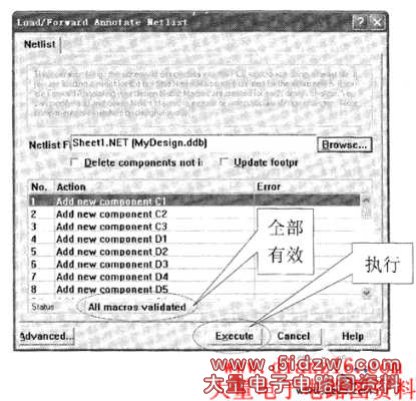

                                                         　　图19 导入网络表对话框

　　注意，在导入网络表之前，首先需要将所用到的元器件库全部加入，库文件位置在Design

　　explorer→Library→pcb下。常用的元器件封装库，PCB Footprints系统已默认加入。
