设置PCB设计环境

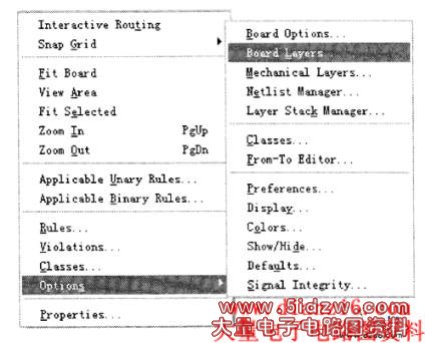

　　在双击设计文件pcb1。pcb进入PCB设计系统后，首先需要设置PCB设计环境。右击鼠标，选择Options进行设计环境设置(图l8）。

　                                                             　图18 设置PCB设计环境

　　Options有以下三个常用的子菜单：

　　(1)Board Options：用于设置元器件放置网格尺寸和步进间隔。网格尺寸分为英制(Imperial)和公制(Metric)两种标准。国外生产的集成电 路一般采用英制规范，例如，双列直插,(DIP)的管脚间距为2．54 mm(十分之一英寸)，所以在放置元件时一般选择使用英制网格。

　　(2 ) Layers：用于设置PCB板层。

　　(3)Display：用于设置需要显示的PCB板元素。

　　另外，菜单preferences可设置光标、板层颜色等。

　　Options参数的设置应符合个人的习惯，一般在经过设置之后无须再修改。大多数参数都可以采用系统默认值。
