基于DDS芯片AD9833的音源发生器设计
在2008年浙江省大学生电子设计竞赛中，有一个题目是“音乐演奏器设计”，要求用12个键盘演奏音乐，其中有一个关于音阶的技术指标要求频率误差小于±0.1%。本题目的关键在于产生一个高精度的音源。一般采用的单片机定时器中断产生信号的方法勉强能达到这个要求。本题目有一个音阶对应频率的附表，描述了各音阶对应频率的精确值，如音阶6频率为739.99 Hz，采用51系列单片机定时器中断方法无法达到该表数据所描述频率精度要求。而采用DDS技术，则能达到这一频率精度的要求。与采用51单片机定时器产生的信号相比，通过DDS产生的音阶信号除了频率精度高的优点外，产生的是正弦波，具有“纯”音的特点，听觉效果较好。基于上述原因，采用DDS+MCU是实现音乐演奏器的一种较好设计方案。其技术核心为可控的音阶的发生，构成一个音源发生器。本文介绍的音源发生器可用于钢琴的校音，具有一定实用价值。
1 音源产生原理
Tierney J和Tader C M等人于1971年首次提出了DDS或DDFS(Direct Digital Frequency Synthesis)的概念，通常将DDS视为第三代频率合成技术。DDS突破了以往频率合成法的原理，从“相位”的概念出发进行频率合成。这种方法不仅可以产生不同频率的正弦波，而且可以控制波形的初始相位。另外，可以采用DDS方法产生任意波形(AWG)。

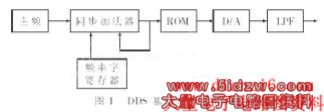

DDS的基本结构如图1所示，包括主频、同步加法器、频率字寄存器、ROM、D/A、LPF等。主频产生主时钟，同步加法器按照主时钟进行同步加法运算。同步加法器的一个加数是存储于频率字寄存器中的频率字，另一个加数是同步加法器的上次加法运算结果(和)。同步加法器的加法运算结果(和)作为ROM的地址，ROM内存储有波形数据，ROM的数据输出由D/A转换成模拟量，经过LPF滤波，输出ROM内存储的波形。
基本的DDS芯片，主频fMCLK=1 MHz，频率字FREQREG=1，同步加法器的位数为8，则同步加法器相当于进行0～255(0x00～0xFF)的计数过程，该过程循环重复，其循环频率为fMCLK/256。若ROM存储有正弦波数据，则经过D/A转换和LPF滤波后，输出频率为fMCLK/256的正弦波信号；当频率字FREQREG=2，则同步加法器相当于进行步长为2的0～255(0x00～0xFF)的累加过程，该过程的频率为2×fMCLK/256，也就是输出频率为2×fMCLK/256的正弦波信号。
由此类推，基本型DDS芯片的输出频率为：
f0=fMCLK/28×FREQREG
对于基本型DDS芯片，一般，主频fMCLK通过晶体振荡电路产生，相对固定，因此DDS的输出频率取决于频率字，频率字一般通过串行或并行接口进行设置。
DDS芯片的输出频率的变化间隔(分辨率)为fMCLK/28(当同步加法器的位数是8时)。输出频率的稳定度主要取决于晶体振荡的稳定度，输出波形则取决于ROM中的波形数据，根据奈奎斯特定理，最高输出频率小于fMCLK/2。
由于同步加法器结果是改变输出波形的相位，在有关DDS芯片的资料中[1]，该同步加法器通常称为相位累加器。
实际应用时，DDS的结构会复杂得多，同步加法器的位数远大于8，加入相位加法器，ROM、D/A数据宽度在10位以上，主频也会较高。因此通常采用专用芯片，也有少量采用FPGA来实现的(特别当需要实现AWG时)。
Qualcomm公司、ADI公司等推出一系列DDS专用芯片。比较典型的有AD9850、AD9851、AD9852、AD9853、AD9833等。当前的信号发生器广泛使用DDS专用芯片作为电路核心[1]。历年的大学生电子竞赛均有涉及DDS芯片应用的题目。
AD9833是ADI公司生产的一款低功耗、可编程波形发生器，能够产生正弦波、三角波、方波输出，输出频率和相位都可通过软件编程，调节比较方便。采用28位的频率寄存器，当主频时钟为25 MHz时，频率分辨率为0.1 Hz；主频时钟为1 MHz时，频率分辨率可以达到0.004 Hz[2]。
AD9833采用10个引脚的MSOP封装形式，采用SPI接口进行控制寄存器和频率寄存器的设置，功能简洁，使用方便，故选用AD9833芯片作为音阶频率发生器。AD9833芯片的引脚图如图2所示。
在主频合适的条件下，通过SPI接口设置频率寄存器和控制寄存器，即能得到理想的信号输出。其输出频率为：
2 硬件设计
AD9833芯片有3根串行接口线，与SPI、QSPI、MI－CROWIRE和DSP接口标准兼容，在串口时钟SCLK的作用下，数据以16位的方式加载到设备上，其时序图如图3所示，FSYNC引脚是使能引脚，电平触发方式，低电平有效。进行串行数据传输时，FSYNC引脚必须置低。

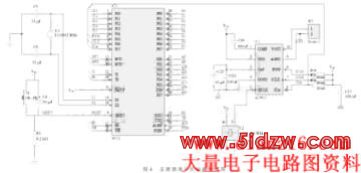

本设计中，MCU采用51系列芯片，图4是音源器部分的电路原理图。P1.5、P1.6、P1.7分别与AD9833芯片的FSYN、SCLK、SDA相连，MCU通过模拟SPI的时序，对AD9833芯片的各寄存器进行设置。Y2是一个有源晶振，其第3脚输出频率为4.194 304 MHz的信号，提供给AD9833芯片的主频输入端，AD9833芯片产生的信号通过JP3输出，与音频功放电路相连，通过音频功放驱动扬声器发声。
3 软件实现
本设计中，主频时钟采用4.194 304 MHz。输出频率计算如下：
式中，f0为输出频率，fMCLK为主频(4.194 304 MHz)，FREQREG为频率寄存器设置的频率字。频率分辨率为1/64=0.015 625 Hz。

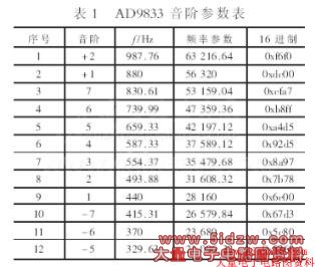

根据上述公式，计算出各音阶对应的频率字参数如表1所示。
控制程序在Keil uv2环境下开发，程序采用汇编语言和C语言混合编程形式实现。实现时序控制部分采用汇编语言，主体部分则采用C语言进行编程。程序主体部分调用时序控制部分时，通过全局字节变量light_o和light_o1传递数据。
时序控制部分程序通过模拟SPI接口时序，完成对DDS芯片内部寄存器的设置，具体程序如下(定义部分略)：
to_9833:
setb SCK
clr CS
mov a，light_o
mov r1，#08h
call out_SPI
