基于DDS芯片AD9833的音源发生器设计

标签：模拟电子技术基础,模拟电子电路,http://www.5idzw.com 基于DDS芯片AD9833的音源发生器设计,http://www.5idzw.com
        mov a，light_o1
        mov r1，#08h
        call out_SPI
        setb CS
        clr SCK
        ret
    out_SPI:
        RLC A
        mov SO，c
        clr  SCK
        setb SCK
        djnz r1，out_SPI
        ret
    程序主体部分中，根据表1将音阶数据定义成一个一维数组：
    code unsigned int music_table[ ]={0x5268，0x5c80，
0x67d3，0x6e00，0x7b78，0x8a97，0x92d5，0xa4d5，0xb8ff，0xcfa7，0xdc00，0xf6f0，}；

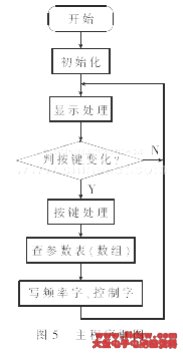

    主程序的编程框图如图5所示。对AD9833芯片通过写入控制字的方式进行初始化。程序在主循环中运行。主循环对有效按键进行处理，对于有效琴键，调用音阶函数即可。音阶函数如下：
    void play_music(unsigned char nn)
       {
           light_o = 0x20；
           light_o1 = 0x00； //设控制字
            to_9833()；
            v_3.cm_int =music_table[nn]； //查音阶表
              light_o = 0x40 | (v_3.cm.cm_0 & 0x3f)；
              light_o1 = v_3.cm.cm_1；
              to_9833()；   //设频率字
              light_o = 0x40；
              light_o1 = v_3.cm.cm_0 / 0x40；
              to_9833()；
        }
    如有音阶2的琴键被按下有效，C语言对调用函数描述为：
    play_music(2)；

    程序中还包含按键处理、显示、存储控制等部分，限于篇幅，不再赘述。经实测，本音源发生器产生的各音阶频率与表1设计值一致，频率误差<0.02%，波形则是“纯净”的正弦波。通过功率放大，驱动扬声器发声。
    通常不同乐器发音时，均有不同特征的谐波。常规乐器难以实现只有主音、无谐波成分的音阶，而通过本文DDS芯片设计的音源器，实现了精准的无谐波成分的音阶，有独特的听觉效果。可作为基准音阶，用于各类乐器的校音。
