音响功放电路的甲乙丙几种常见工作状态

　　常见音响中低频功率输出级按功率放大管的工作状态分为甲类、乙类、甲乙类、丙类四种，如下图坐标所示：功放电路都各有特点：
(1).甲类功率放大器的输出级主要优点是失真小，主要缺点是能量转换和利用的效率低。
它的输出功率Po，电源功耗PD,集电极最大功耗Pcmax和效率按公式分别表示为：
Po=Ec2/2RL PD=2Ec2/RL
Pcmax=2Ec2/RL=4Po η= Po/ PD=1/4=25% 这个基本上就是甲类功放的能耗转换效率，四分之一，很低了吧！有时候还没有四分之一呢。

(2).乙类功率放大器输出级的主要优点基本上和甲类相反即效率高，主要缺点是输出波形存在严重交越失真，即音质是没法保证的。
它的输出功率Po,电源功耗PD,集电极最大功耗Pcmax和效率按公式计算分别为：
Po=Ec2/2RL PD=2Ec2/πRL
Pcmax=2Ec2/π2RL? 0.4Po η= Po/ PD=π/4=78%，基本上超高了四分之三的能耗转换效率。

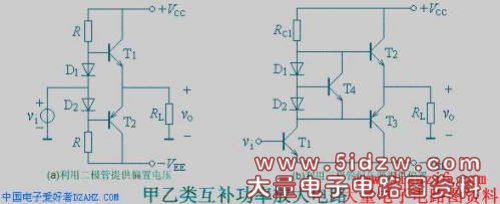

(3).甲乙类功率放大器电路的输出级吸收了甲类乙类共同的优点，而改进了乙类放大器的交越失真的缺点，因而得到广泛应用，但是电路结构比甲类乙类都复杂很多。

典型如下图：
