乙类互补对称功放的电路组成,http://www.5idzw.com
工作在乙类的放大电路，虽然管耗小，有利于提高效率，但存在严重的失真，使得输入信号的半个波形被消掉了。怎样解决上述矛盾呢？

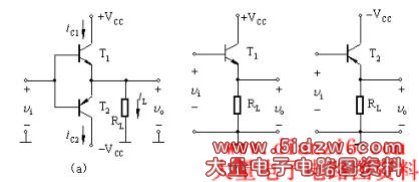

（a）基本互补对称电路 （b）由NPN管组成的射极输出器 （c）由PNP管组成的射极输出器
图XX_01 下面来研究一下图XX_01a所示的互补对称电路。T1和T2分别为NPN型管和PNP型管，两管的基极和发射极相互连接在一起，信号从基极输入，从射极输出，RL为负载。由于该电路无基极偏置，所以vBE1 = vBE2 = vi 。当vi =0时，T1、T2均处于截止状态，所以该电路为乙类放大电路。这个电路可以看成是由图XX_01b、c两个射极输出器级合而成。
考虑到BJT发射结处于正向偏置时才导电，因此当信号处于正半周时，vBE1 = vBE2 >0 ，则T2截止，T1承担放大任务，有电流通过负载RL；而当信号处于负半周时，vBE1 = vBE2 <0 ，则T1截止，T2承担放大任务，仍有电流通过负载RL；这样，一个在正半周工作，而另一个在负半周工作，两个管子互补对方的不足，从而在负载上得到一个完整的波形，称为互补电路。
互补电路解决了乙类放大电路中效率与失真的矛盾。为了使负载上得到的波形正、负半周大小相同，还要求两个管子的特性必须完全一致，即工作性能对称。所以图XX_01a所示电路通常称为乙类互补对称电路。
