NE5532运放提高输出电压和功率的应用

11-21 22:42:27 | http://www.5idzw.com | 音响制作 | 人气:744
标签:音响设计,电子制作网,http://www.5idzw.com NE5532运放提高输出电压和功率的应用,http://www.5idzw.com

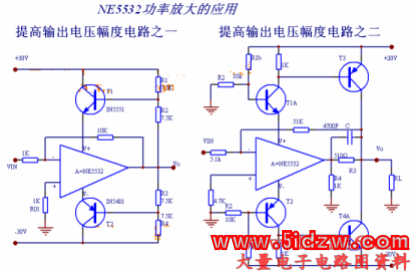

除高压运放外,一般运放的最大输出电压在供电电压为±15V时仅有±12V左右。这在高保真音响电路和自动控制电路中均不能满足要求。这时可采用提高输出电压的方法将输出电压幅度扩展。图1-1、图1-2是两种最简单扩展输出电压的方法。在图1-1中运放 A的供电电压不是直接取自稳压电源,而是由三极管T1、T2的发射极供给。假设R1=R2=R3=R4=7.5Ω,并且忽略T1、T2的VBE压降,则加到运放上的供电电压为:   V+=+[30-(30-Vo)/2]=15+Vo/2   V- =+[30-(30-Vo)/2]=-15+Vo/2   V+-V-=15+Vo/2-(-15-Vo/2)=30     由此可知:改变电阻R1、R2、R3、R4之间的比例,可以得到运放A所需的供电电压;由于T1和T2的作用,A的供电电压随输出电压Vo的变化而“浮动”国,但A的正、负供电电压之差则保持不变。如当A的最大输出蒙幅度为±24V的输出幅度,这就大大扩展了输出电压的范围。     使用此电路时应注意:由于V+、V-随着输出电压Vo的变化而上下“浮动”,这就相当于A的两个输入端加了一个浮动的共模电压,因此电路的输出幅度受集成运放共模输入电压范围的限制,对于共模输入电压范围小的运放上述电路不宜采用。    图551中运放A的供电电压也是由T1、T2的发射极供给的,与图1-2不同之处是,它的V+、V-是固定的,其值由R1和R2的分压比确定。V+=20/[(R1+R2)×R2-VBE]≈+15V,V-=-[20/(R1+R2)×R2-VBE]≈+15V。它的工作原理是利用大多数集成运放的末级工作在乙类或甲乙类状态,当其输出电压为零时,静态工作电流很小;当其输出电压为正且逐渐增大时,负载上的电流增大,此电流由V-提供。所以集成运放在工作时,其负载电阻R4上的电流变化必将相应地反映于集成运放块的供电电压V+、V-的电流变上,即也必将反映晶体管T1、T2集电极电流的变化。此变化的电流在T1或T2集电极1kΩ电阻上的电压降分随输出信号的加大更加增大,这就使输出幅度得到扩展。从理论上讲,这种电路的输出幅度的扩展程度不受集成块的限制的。在图 1-2情况下,输出幅度约为±20V的电源电压值,并且有较大的输出功率。电容C有改善电路调频响应的作用,并能提高电路的动态稳定度。电路图如下:
